安全キャビネット・クリーンベンチ

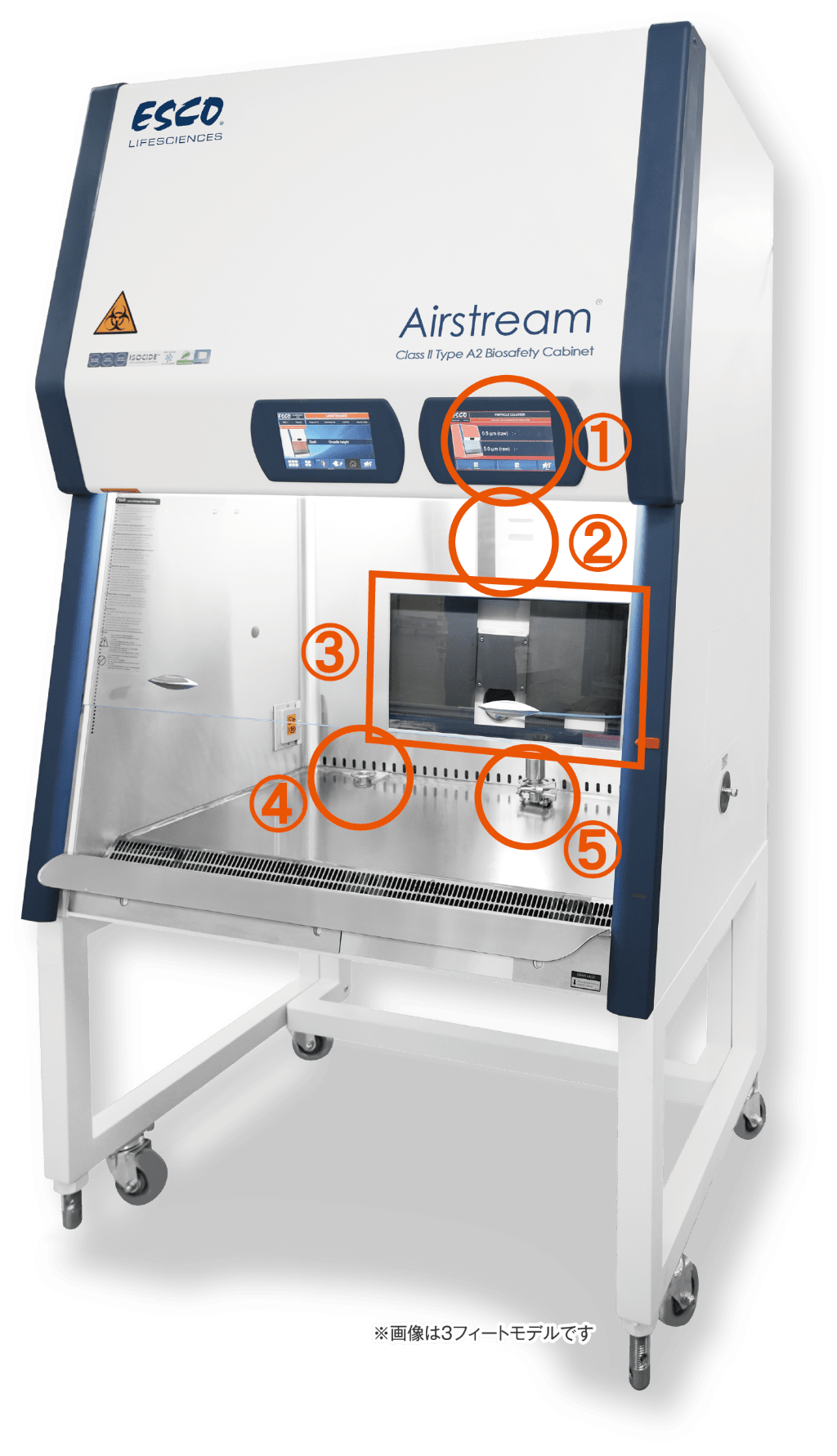

ESCO社 セフティキャビネット特注例（モニタリング機能付き）
① ⑤
パーティクルカウンター接続用配管（1Sヘルール接続）（クリーン度モニタリング）
キャビネット内の清浄度を確認するためのパーティクルカウンター接続用配管を装備。
作業環境の粒子数をリアルタイムで確認することができます。
構 成
◉ キャビネット足元にパーティクルカウンターを設置
（アタッチメントはオプション）
◉ ワークエリア中央付近に等速プローブ（オプション）を配置
◉ 配管によりキャビネット内部の空気をサンプリング
メリット
◉ 作業環境の可視化
◉ 作業中の清浄度確認
◉ 品質管理・環境管理の強化
②
作業の“見える化”と“記録”を実現する監視システム

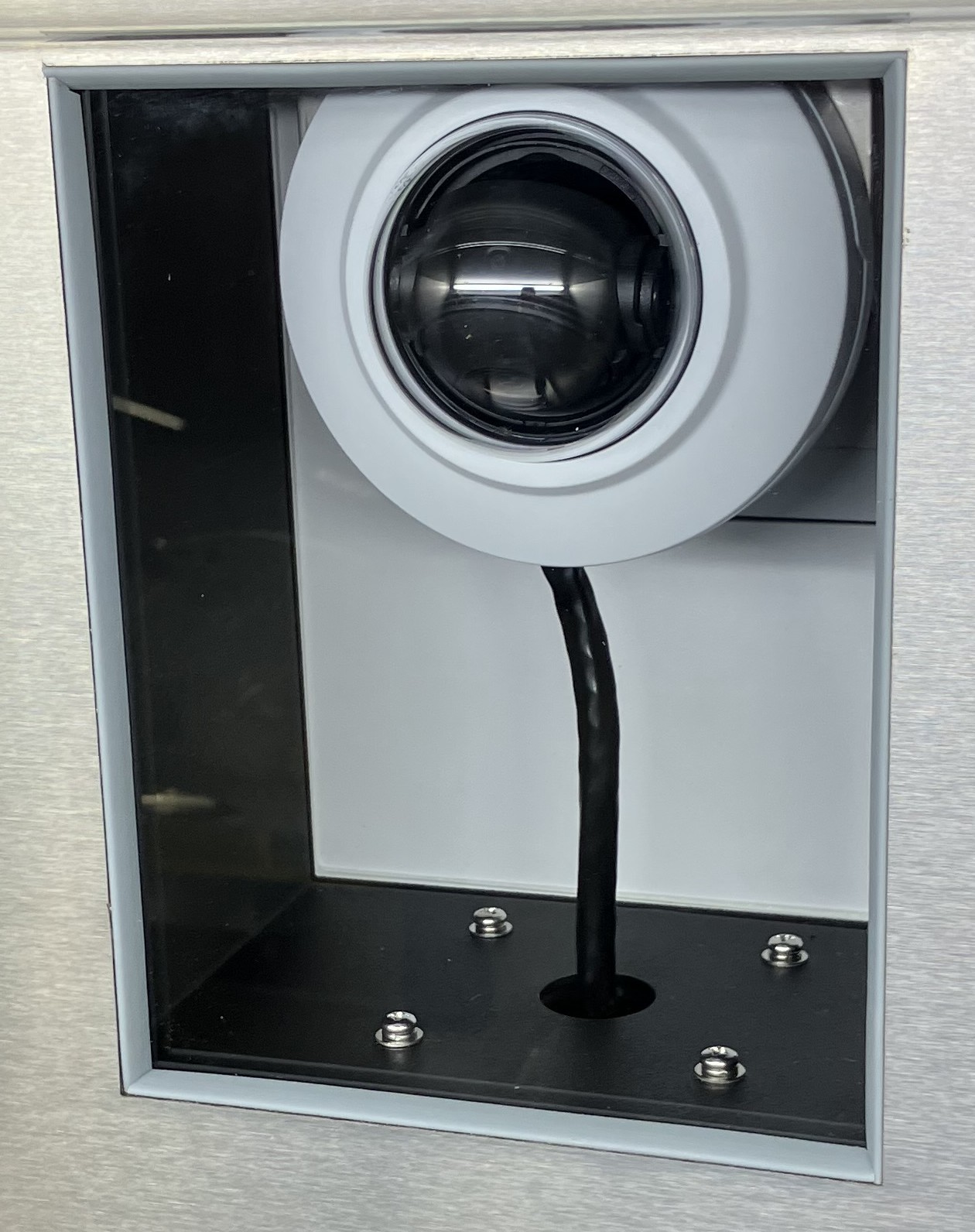

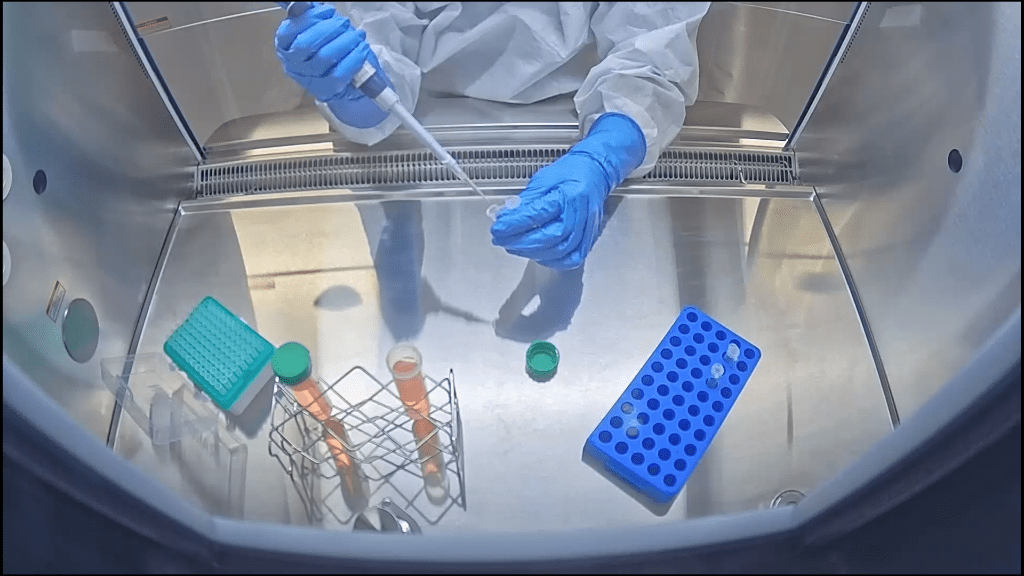

キャビネット内作業のリアルタイム監視と記録を可能にするネットワークカメラ（定点）を搭載。
広視野・高画質・高効率圧縮により、作業の可視化と長期間の映像保存を実現します。
主な特長
◉ フルHD（1080p）対応ネットワークカメラ
作業内容を高精細映像で記録
◉ 広視野撮影（最大約130°）
作業台全体（横幅：約1500㎜）を1台で撮影
◉ リアルタイム作業監視
キャビネット内の作業状況をその場で確認可能
◉ 作業教育・トレーサビリティ確保に有効
作業手順確認、記録保存に活用
◉ 高効率動画圧縮（H.265 / Zipstream）
録画データ容量を抑え、長期間保存が可能
◉ クラウド録画・NVR接続に対応
ネットワーク経由での映像保存や遠隔監視が可能（映像保存システムは別途必要）
メリット
◉ 作業の見える化
◉ 教育の効率化
◉ 作業記録の確保
※ 画像は3フィートモデルです。
③
キャビネット背面モニター（24インチ）
キャビネット背面中央に24インチモニターを搭載可能。
作業支援・教育用途など、多目的に活用できます。
主な用途
◉ SOP表示による作業支援
標準作業手順書（SOP）を画面表示し、確認しながら作業を進めることが可能。
◉ SOP動画による教育・トレーニング
作業手順の動画を表示し、新人教育やトレーニング用途に活用できます。
メリット
◉ 作業手順の確認によるヒューマンエラーの低減
◉ 作業教育の効率化・標準化

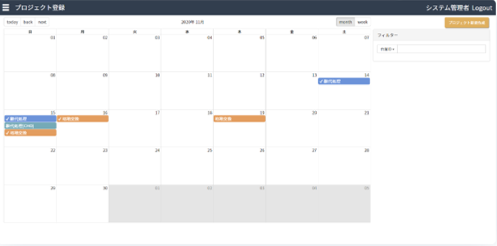

工程管理ソフトなどをモニターに映すことも可能です。
※【別売】本製品に搭載されていません。
参 考

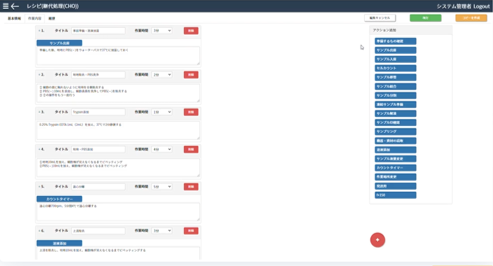

NeXCell細胞培養工程管理システム
詳細は製品ページをご参照ください。
④
エアーサンプラー接続配管（3Aヘルール接続）（微生物環境モニタリング）
キャビネット内の微生物汚染リスクを確認するためのエアーサンプラー接続用配管を装備。
ワークエリア内の空気をサンプリングし、微生物環境モニタリングを行うことが可能です。
メリット
◉ 作業環境の微生物リスクの可視化
◉ GMP環境モニタリングの効率化
◉ キャビネット内の定点測定
配管の仕様
| 配管の種類 | ワークエリア内 | 外側（ホースの繋ぎ手） | パーティクルカウンター用 | 1Sヘルール※ | 内径φ3/8インチチューブ用 |
| エアーサンプラー用 | 3Aヘルール※ | φ13.7㎜（内径12～13mm程度の軟質ホース用） |
※ヘルールより先のパーツに関しては、パーティクルカウンターおよびエアーサンプラーのメーカーにご確認ください。
仕様に関しては、標準のセフティキャビネットの製品ページ（バイオハザードセフティキャビネット ClassⅡ Type A2（AC2 G4モデル）をご参照ください。
ご要望に応じて、必要な機能のみを搭載した特注・カスタマイズ対応が可能です。詳細はこちらからお問合せください。
