【新製品】バイオハザードセフティキャビネット　ClassⅡ　Type A2（AC2 G4モデル）

キャンペーン
実施中!

2024-12-02～2025-03-31

関連カテゴリ

高い安全性と最新技術を搭載した新次元のユニット

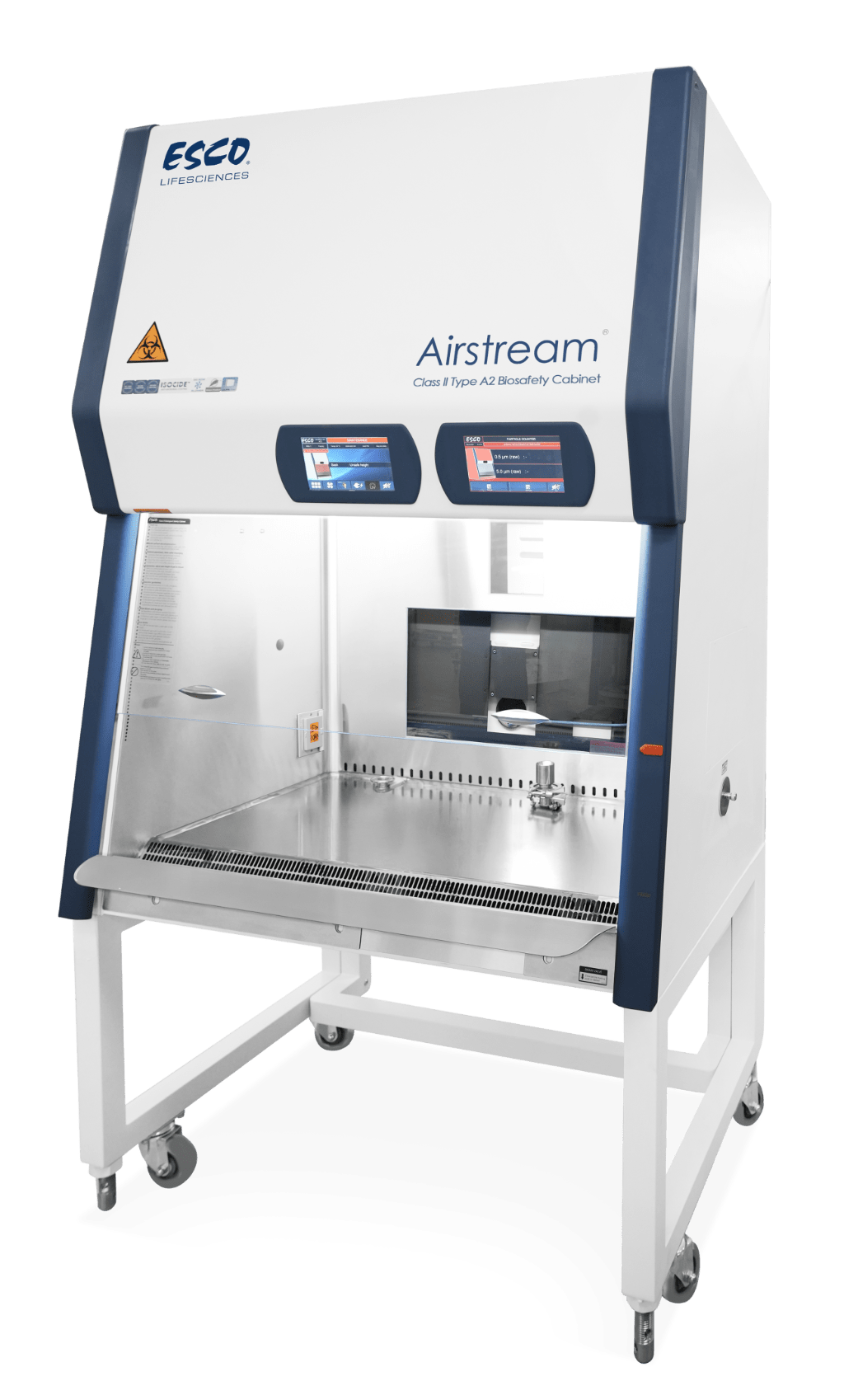

モデルはAC2-4N7 G4 10”です。

グラフィカルなタッチ図面で直観的に操作が可能です。

前面部は10℃の傾斜で長時間の作業でも疲れにくい設計です。

  • 商品情報
  • 仕様
  • 寸法図
  • ｱｸｾｻﾘｰ
  • 注文案内

世界的にシェアを持つESCO社のバイオハザードセフティキャビネット(安全キャビネット)。最高水準のULPAフィルターを搭載しています。

  • 4フィート、6フィートモデルはNSF49認証モデルです。
  • ガラスウィンドウが適切な停止位置にない、または流入風速が0.40m/s以下に低下した場合、作業者に危険を知らせるため照明が消灯、アラーム音が鳴動し画面にアラームメッセージが表示されます。
  • ファンを稼働させた状態で、操作をしていない場合、通常時と比べ電力消費を60％抑えるスタンバイモードを搭載しています。
  • ガラスウィンドウを適切な停止位置まで開けると、ファンが自動的に作動し、完全に閉めると自動的に停止するクイックスタートモードが備わっています。
  • ガラスウィンドウの下部には枠がないため、視界を妨げることなく作業が可能です。
  • 殺菌灯にはタイマーがついており、無駄な消耗を防ぎます。また、殺菌灯のON/OFFのスケジュールを事前に設定することも可能です。
  • 調光機能付きLED照明を採用。明るさの調整が可能です。
  • 管理者権限(パスワード)の設定が可能です。設定条件が誤って変更されることを防ぎます。

ESCOキャビネットの特長

    前面傾斜デザイン
    　●前面部は10°の傾斜デザインを採用。傾斜を設けることで前面ガラスの圧迫感を軽減し、長時間作業しても疲れにくい設計です
    　●まぶしさを軽減し、作業領域も拡がります

    タッチスクリーンコントローラー
    　●7インチのタッチスクリーンで、スマートフォンのように直観的に使用できます
    　●重要な安全情報をグラフィカルに1つの画面に表示します
    　●キャビネット使用に関するガイドが内蔵されています
    　●使いやすく、見やすいよう中央に配置され、下向きに角度調整されています
    　●データログ機能を内蔵、フィルター状態の診断やメンテナンスに関する情報確認が可能です
    　  また、情報を施設の管理システム(BMS*)に送信するためのデータロガーが組み込まれています
    　  *BMS(Building Management System)

    ワンピースの内壁
    　●ステンレス素材で簡単に掃除できるようコーナー部分は大きな弧を描いた構造です
    　●容易にアクセスできるアクセサリーポートと内部コンセント(全部で最大5Aまで)

    ペーパーキャッチャー
    　●使用中に誤って大きな紙などがフィルター上流側に入ることを防ぎます
    　●オプションのカーボンプレフィルターを取り付けることで動物の毛や埃を取り除くことができます

    人間工学に基づいたアームレスト
    　●前面空気グリルを腕で塞ぐのを防ぎます
    　●長時間作業をしても疲れにくい設計です

    ディッシュ型作業トレイ
    　●こぼれた液を収容します
    　●掃除が簡単な角度のついたエッジ
    　●前面空気グリルが塞がれないようにV字型になっています

    USBポートとゼロボルトリレーコンタクトを標準装備
    　●施設の管理システム(BMS)に運用情報を送信するためのUSBポートを装備
    　●USBメモリを差し込んでデータの取り出しが可能です
    　●排気ブロアーの建物に警報を出力するためのゼロボルトリレーコンタクトを装備

    気流センサー
    　●リアルタイムで気流を監視し、安全性を確保します
    　●気流が不十分な場合にユーザーに警告を発します
    　●排気フィルター部に装備されています

    省エネルギー型DC ECMブロア
    　●ACモーターに比べて70%のエネルギーを節約する最新の高効率DC-ECMブロアを採用
    　●建物の電圧変動やフィルターの負荷にかかわらず、安定した気流を提供します

    ULPAフィルター*
    　●HEPAフィルターの10倍の集塵効率
    　●ISOクラス5ではなく、さらに上のISOクラス3の作業ゾーンを作り出します
    　●HEPAフィルターと同程度の寿命
    　 (*：IEST RP-CCOO1.3,USAに基づいた分類)

    ケーブルポート
    　●内部にゴム膜の付いた3インチのポート、内部に1/4インチの穴
    　●NSF認定。陰圧空間に囲まれています
    　●前面ガラスを完全に閉じた状態でケーブルやチューブを出すことができます

    ISOCIDE™パウダーコート
    　●銀イオンが含まれたパウダーコート
    　●微生物の増殖を抑制します
    　●陽圧プレナムにもISOCIEDE™パウダーコートが使用されています





特注品のご紹介

特注対応も承っております。詳細はお問い合わせください。
写真は全て旧モデルのご紹介になります。

【ステンレス仕様もご用意可能】
製薬会社やバイオ医薬品アプリケーション向け
内装、外装ともにステンレス（SUS 304）を使用（整流板はアルミニウム）しています。
詳細はお問い合わせください。



【パーティクルカウンター装備(工場出荷時)】






【加工事例：ワークエリアサイズの特注】
写真は、ワークエリアの高さを標準の650mmから820mm仕様にしたものです。



【加工事例：側面、背面の特注】
写真は、側面にサンプルの受け渡しができる扉を装着しています。
モデル名 AC2-2N7 G4 8″ AC2-3N7 G4 10″ AC2-4N7 G4 10″ AC2-5N7 G4 10″ AC2-6N7 G4 10″
クラス クラス II タイプA2
標準規格 NSF49認証品 NSF49認証品
外寸法
（mm）		 横幅 764 1069 1374 1679 1984
奥行 850
高さ 1975（設置時（推奨）：2040mm）
ワークエリア内寸法
（mm）		 横幅 610 915 1220 1525 1830
奥行 610（前面空気グリルを除く：500mm）
高さ 650
ガラスウィンドウ 強化ガラス（厚さ：6mm、外側フィルム付）※開閉は手動
適正開口位置(最大開口) 203mm
（480mm）		 254mm（480mm）
吹き出しフィルター ULPAフィルター（堅牢な金属ガードとフィルターフレームガスケット付）
(IEST-RP-CC001.3 USA)
排気フィルター
集塵効率 0.1～0.3umで99.999%
清浄度 ISOクラス3（ワークエリア内）
平均気流速度 流入風速 初期設定：0.53m/s※　（※視覚/聴覚警報は0.40m/s以下で作動）
吹出風速 初期設定：0.30m/s
排気風量 232m³/h 446m³/h 594m³/h 744m³/h 891m³/h
オプションの排気カラーの静圧 15-25Pa 25-35Pa 45-55Pa
外装 1.2mm厚の亜鉛メッキ鋼板（抗菌（ISOCIDE™）コーティング仕上げ）
内装 1.5mm厚のステンレス（SUS-304）製 （作業台は取り外し清掃可能）
吹出し整流板：アルミニウム
照明 種類 LED
強度 900Lux以上（作業面レベルでの測定）
殺菌灯 15W×1灯 30W×1灯
騒音レベル 60dBA 64dBA 66dBA
内部コンセント 防滴埋込型 2口 E極付×1個 （側壁に1個） 防滴埋込型 2口 E極付×2個 （両側壁に各1個）
外部コンセント なし
オプション サクション配管、ガス配管、ガスバーナー
重量 181kg 232kg 274kg 317kg 355kg
電源 AC100V 50/60Hz
消費電力　注1 ノミナル 123W 160W 167W 250W 400W
最大 230W 650W 650W 750W 800W
カタログ番号 2011434 2011609 2011610 2011611 2011612

排気に関する注意：室外排気を行う場合には排気カラー（オプション）が必要です。別途ダクト工事を行う際、必ずダクト圧損・設置室内の負圧分を補償する排気ファンを設置してください。
注1　内部コンセント（最大5A）使用時の消費電力は含まれておりません。
※　標準仕様ではワークスペースの高さはアームレストよりも少し低くなっています。　※　搬入・据付費用は別途必要です。
※　殺菌灯、LEDは専用品です。　※　設置検査を受けられる場合には設置検査費用が別途必要です。
※　設置時の推奨環境温度：5～35℃（この温度帯から逸脱すると、ディスプレイに風速は表示されません）。

ブンゼンバーナー・ガス配管

画像 カタログ番号 品名
GAS-103CG 電子着火式ブンゼンバーナー　(フットスイッチ付き)　都市ガス用
GAS-103LPG 電子着火式ブンゼンバーナー　(フットスイッチ付き)　プロパンガス
セフティキャビネット内に設置する電子着火式ブンゼンバーナーです。フットスイッチ付きでハンズフリーの操作が可能です。
GAS-101CG ガス配管(バイオハザードセフティキャビネット用、都市ガス用)
GAS-101LPG ガス配管(バイオハザードセフティキャビネット用、プロパンガス用)
バイオハザードキャビネット内でガスバーナーを使用する際のガス配管です。ガスバーナー使用時には必須のアクセサリーです。



サクション配管・ポンプ

画像 カタログ番号 品名
VAC-101 サクション配管
サクションポンプを使用する場合、キャビネットの手前からチューブを入れるのではなく、ワークエリアと外部をつなぐ配管です。
VAC-102 PTFE-ULPAフィルター＆吸引ボトルキット(シリコンチューブ2m付き)
バイオハザードセフティキャビネットでサクションポンプを使用する際、本商品を用いて下記のイラストのように使用することで細菌など有害物質の流出を防ぎ安全にご使用いただけます。
2200070 サクションポンプSP20（流量：15L/min）
2200080 サクションポンプSP30（流量：25L/min）
2200090 サクションポンプSP40（流量：35L/min）
0700220 フットスイッチFS
廃液トラップを装備した吸引ポンプです。フットスイッチを使用すると足の操作だけでポンプのon/offができます。バイオハザードセフティキャビネットで使用する時には下記のご使用方法を推奨します。



サクションポンプをバイオハザードセフティキャビネットで使用する場合のご使用方法

吸引ボトルはワークエリアに設置します。吸引ボトルとサクション配管（サクションポンプ）の間にPTFEフィルターを設置し、細菌などの有害物質がワークエリア外に出ないようにします。


ドレインバルブキット

画像 カタログ番号 品名
5142493 ドレインバルブキット AC2 G4 10″用



殺菌灯

カタログ番号 品名 仕様
5170251 殺菌灯15W（UV-15A-L） 2･3フィートモデル用
5170255 殺菌灯30W（UV-30A-L） 4･5･6フィートモデル用
交換用の殺菌灯です。ワークエリア内奥面に装着します。



排気カラー

画像 カタログ番号 品名
5171229 AC-2N7 G4 8″用
5171097 AC-3N7 G4 10″用
5171098 AC-4N7 G4 10″用
5171099 AC-5N7 G4 10″用
5171100 AC-6N7 G4 10″用
  • 室外排気をする際に使用します。
  • 開放式ダクト接続用で、キャビネット排気口とダクトの間に吸い込み口の空間が設けられています。



輸液バッグ用バー

画像 カタログ番号 品名
5170498 AC-2N7 G4 8″用、BCB-2E7 G4用（IV-605）
5170499 AC-3N7 G4 10″用、BCB-3E7 G4用（IV-910）
5170231 AC-4N7 G4 10″用、BCB-4E7 G4用（IV-1215）
5170500 AC-5N7 G4 10″用、BCB-5E7 G4用（IV-1520）
5170501 AC-6N7 G4 10″用、BCB-6E7 G4用（IV-1825）
  • 輸液バッグをはじめ、試料や器具なども吊り下げることができます。
  • 6フック付き



カーボンフィルター

画像 カタログ番号 品名
5090060 AC-2N7 G4 8″用、BCB-2E7 G4用（PF-40）
5090061 AC-3N7 G4 10″用、BCB-3E7 G4用、AC-6N7 G4 10″用、BCB-6E7 G4用（PF-41）※
5090062 AC-4N7 G4 10″用、BCB-4E7 G4用（PF-42）
5090063 AC-5N7 G4 10″用、BCB-5E7 G4用（PF-43）
  • ペーパーキャッチに取り付けて使用します。
  • 動物や毛や埃を取り除くことができます。

※：AC2-6N7 G4 10″でご使用の場合には、3フィート用(カタログ番号：5090061)を1回で2枚ご使用ください。



交換用ULPAフィルター　G4（現行）モデル用

カタログ番号 対応サイズ 仕様
1100054 2フィート 下降気流用（AC2 G4 8″･BCB G4用）
1100569 排気用（AC2 G4 8″用）
1100564 3フィート 下降気流用（AC2 G4 10″･BCB G4用）
1100163 排気用（AC2 G4 10″用）
1100525 4フィート 下降気流用（AC2 G4 10″･BCB G4用）
1100123 排気用（AC2 G4 10″用）
1100035 5フィート 下降気流用（AC2 G4 10″･BCB G4用）
1100267 排気用（AC2 G4 10″用）
1100037 6フィート 下降気流用（AC2 G4 10″･BCB G4用）
1100128 排気用（AC2 G4 10″用）



交換用ULPAフィルター　G3（旧）モデル用

カタログ番号 対応サイズ 仕様
1100054 2フィートサイズ 下降気流用（AC2･BCB用）
1100204 排気用（AC2･BCB用）
1100033 3フィートサイズ 下降気流用（AC2･BCB用）
1100163 排気用（AC2用）
1100028 4フィートサイズ 下降気流用（AC2･BCB用）
1100123 排気用（AC2用）
1100035 5フィートサイズ 下降気流用（AC2･BCB用）
1100267 排気用（AC2用）
1100037 6フィートサイズ 下降気流用（AC2･BCB用）
1100128 排気用（AC2用）

本体

カタログ番号品名容量・単位希望小売価格
(円/税抜)		特別価格
(円/税抜)
2011434バイオハザードセフティキャビネット ClassII TypeA2 AirStream　AC2-2N7 G4 8″1台1,290,000903,000
2011609バイオハザードセフティキャビネット ClassII TypeA2 AirStream　AC2-3N7 G4 10″1台1,440,0001,008,000
2011610バイオハザードセフティキャビネット ClassII TypeA2 AirStream　AC2-4N7 G4 10″1台1,500,0001,050,000
2011611バイオハザードセフティキャビネット ClassII TypeA2 AirStream　AC2-5N7 G4 10″1台1,840,000-
2011612バイオハザードセフティキャビネット ClassII TypeA2 AirStream　AC2-6N7 G4 10″1台1,900,000-

※ AC2-4N7 G4 10″ およびAC2-6N7 G4 10″ はNSF49認証モデルです。　
　 ガスバーナー、フットスイッチはオプションです。　
　 搬入据え付け費用は別途必要です。
　 設置検査を受けられる場合には設置検査費用が別途必要です。


オプション・アクセサリー

カタログ番号品名容量・単位希望小売価格
(円/税抜)		特別価格
(円/税抜)
GAS-101CGガス配管(バイオハザードセフティキャビネット用､都市ガス用)1個58,000-
GAS-101LPGガス配管(バイオハザードセフティキャビネット用､プロパンガス用)1個58,000-
GAS-103CG電子着火式ブンゼンバーナー(フットスイッチ付き)都市ガス用1式119,000-
GAS-103LPG電子着火式ブンゼンバーナー(フットスイッチ付き)プロパンガス1式119,000-
VAC-101サクション配管1個58,000-
5171229排気カラーAC2-2N7 G4 8”1個115,000-
5171097排気カラー AC2-3N7 G4 10”用1個115,000-
5171098排気カラー AC2-4N7 G4 10”用1個115,000-
5171099排気カラー AC2-5N7 G4 10”用1個130,000-
5171100排気カラー AC2-6N7 G4 10”用1個145,000-
5142493ドレインバルブキットAC2 G4用1個24,000-
5170498輸液バッグ用バー (AC2用) 2フィート用(IV-605)1個44,000-
5170499輸液バッグ用バー (AC2用) 3フィート用(IV-910)1個46,000-
5170231輸液バッグ用バー (AC2用) 4フィート用(IV-1215)1個56,000-
5170500輸液バッグ用バー (AC2用) 5フィート用(IV-1520)1個56,000-
5170501輸液バッグ用バー (AC2用) 6フィート用(IV-1825)1個56,000-

消耗品・器材

カタログ番号品名容量・単位希望小売価格
(円/税抜)		特別価格
(円/税抜)
5170251殺菌灯15W(UV-15A-L)　2・3フィート用●★1本16,000-
5170255殺菌灯30W(UV-30A-L)　4・5・6フィート用●★1本16,000-
5090060カーボンプレフィルター (AC2･BCB用) 2フィート用(PF-40)●★6枚入28,000-
5090061カーボンプレフィルター (AC2･BCB用) 3・6フィート用(PF-41)●★※
※ AC2-6N7 G4 10″およびBCB-6E7 G4でご使用の場合には、3フィート用(カタログ番号：5090061)を1回で2枚ご使用ください。		6枚入28,000-
5090062カーボンプレフィルター (AC2･BCB用) 4フィート用(PF-42)●★6枚入28,000-
5090063カーボンプレフィルター (AC2･BCB用) 5フィート用(PF-43)●★6枚入28,000-
1100054下降気流用ULPAフィルター(AC2･BCB用) 2フィート用●★1枚82,000-
1100569排気用ULPAフィルター　AC2-2N7 G4 8”　2フィート用●1枚70,000-
1100564下降気流用ULPAフィルター(AC2･BCB用)3フィート用●1枚88,000-
1100124排気用ULPAフィルター(AC2用) 3フィート用●1枚88,000-
1100525下降気流用ULPAフィルター(AC2･BCB用) 4フィート用●1枚97,000-
1100127排気用ULPAフィルター(AC2用)4フィート用●1枚97,000-
1100538下降気流用ULPAフィルター(AC2･BCB用) 5フィート用●1枚146,000-
1100512排気用ULPAフィルター(AC2用) 5フィート用●1枚146,000-
1100037下降気流用ULPAフィルター(AC2･BCB用) 6フィート用●★1枚192,000-
1100145排気用ULPAフィルター(AC2用) 6フィート用●1枚165,000-
1081004蛍光灯24W(T5ランプ)　2フィート用★1本10,000-
1081089蛍光灯39W(T5ランプ)　3・6フィート用★1本10,000-
1081693LED (T5)管, 6500K, 4・5フィート用　★1本13,000-
5090064カーボンプレフィルター (AC2･BCB用) 6フィート用(PF-44)★6枚入28,000-

●現行モデル（AC2-xN7 G4､BCB-xE7 G4）用
★旧モデル（AC2-2J7、AC2-xN7、BCB-xE7）用
