独自のTide Motionテクノロジーによりリニアなスケールアップを実現します!

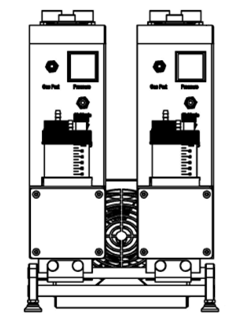

写真はMiniTide2

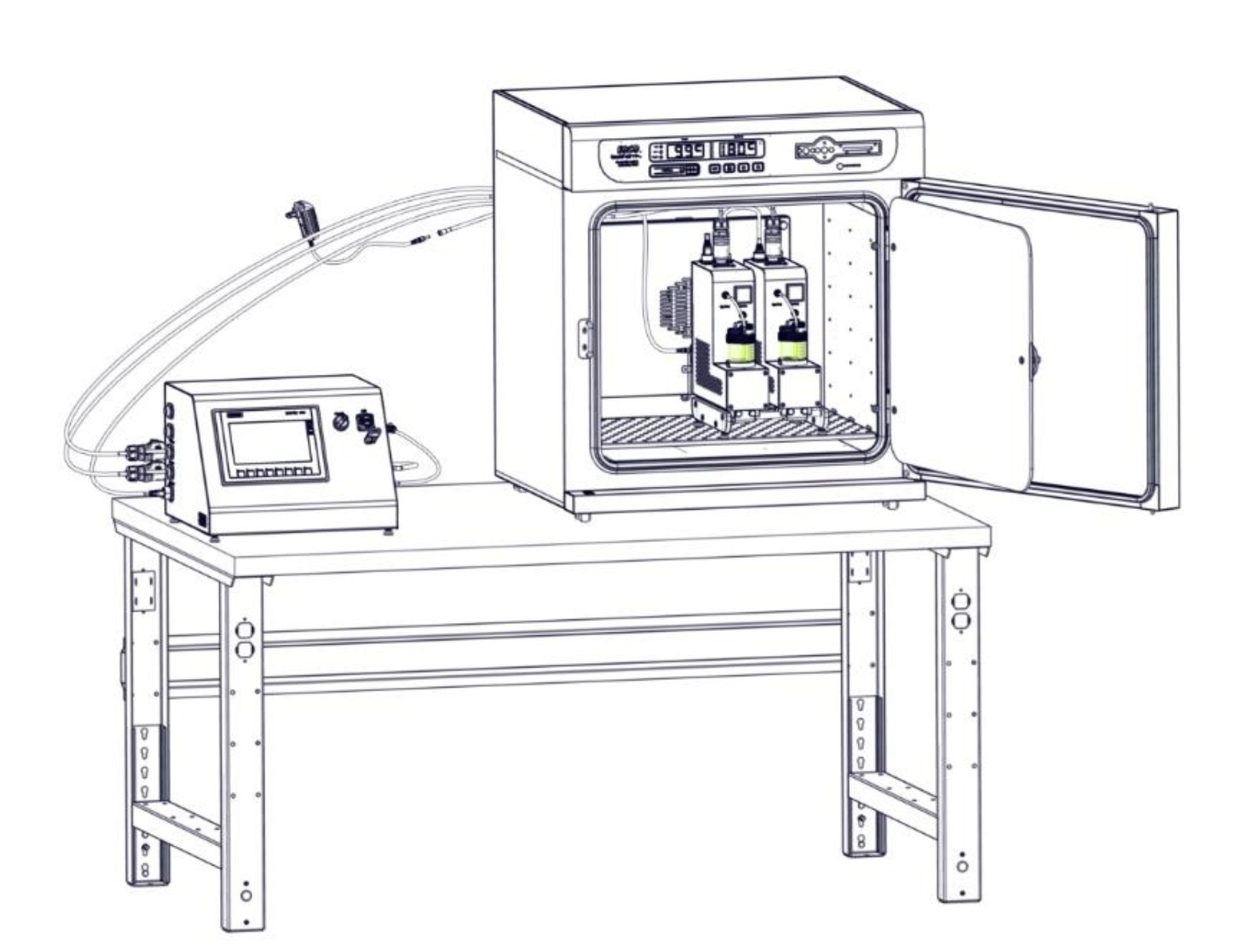

CO₂インキュベーターの中に設置して使用します。

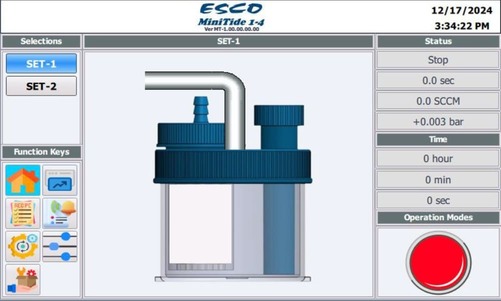

操作メイン画面

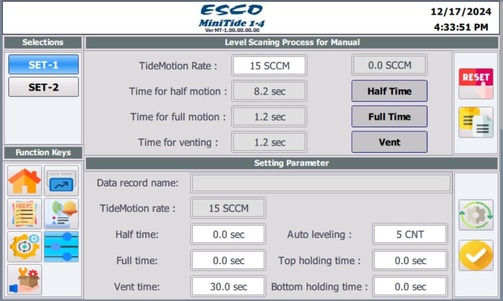

Tide Motion設定画面
MiniTideバイオリアクターは、独自のTide Motionテクノロジーを使用した、コンパクトでユーザーフレンドリーな装置です。研究実験においてリニアなスケールアップを実現します。
革新的で世界初(2024年5月、ワケンビーテック調べ)のマトリックス充填型バイオリアクターシステムは、標準的なCO₂インキュベーターを用いる研究スケールから開始し、Tide Motionコア原理を維持しながら、生産スケールまでシームレスにスケールアップが可能です。これにより、開発および製造プロセス全体で、一貫性と信頼性のある細胞生産が可能となります。
Tide Motion技術は、バイオリアクター内で培地を周期的に上下させ、自然環境の潮の満ち引きのような状態を作り出すものです。このプロセスは、細胞が生体内環境において経験する、栄養と酸素への交互曝露環境を効果的に作り出しています。
Top Holding Time
マトリックスが栄養交換を
行うフェーズです。
Bottom Holding Time
容器の上部分から酸素または低濃度の酸素がマトリックス表面へ向かって放出され、およそ20%の培地がマトリックスに接触した状態となります。これが酸素の受動拡散を促進し、マトリックス内で3D培養が確立されます。
MiniTideに使われる多孔性マトリックス(BioNOCⅡ、BioMESH)にはいくつかのメリットがあります。
表面積が大きい:多孔性デザインは細胞に対し、適切に接着し、成長するための大きな表面積を提供します。
生体類似環境:3D構造は、細胞の生体内環境に類似しており、ストレスの無い健康的な細胞増殖を促します。
効果的な物質移動:マトリックス容器は、酸素や栄養の効率的な交換を促し、最適な細胞の増殖や高い収量を実現します。
細胞株 | 細胞数 (容器あたり) |
マトリックス |
MSC | 2.2 × 10⁷ | BioMESH |
Fibroblast | 1.2 × 10⁷ | BioNOCⅡ |
Vero | 8.8 × 10⁷ | BioNOCⅡ |
HEK293 | 8.8 × 10⁷ | BioNOCⅡ |
MDCK | 3.5 × 10⁷ | BioNOCⅡ |
BHK-21 | 1.5 × 10⁸ | BioNOCⅡ |
Sf-9 | 1.7 × 10⁸ | BioNOCⅡ |
Sf-21 | 1.2 × 10⁷ | BioNOCⅡ |
HuH-7 | 7.1 × 10⁷ | BioNOCⅡ |
BioNOCⅡ
BioNOCⅡは、血清含有培地または無血清培地内での、動物、哺乳類、昆虫細胞などの接着細胞の成長をサポートする多孔性マトリックスです。
100%PETの繊維状培養マトリックスです。
BioMESH
BioMESHは細胞回収に特化して設計された、切れ端や糸くず、ほこりが出にくい低リントの多孔性マトリックスです。PPネットとPPPETメッシュのコンビネーションです。
MiniTideバイオリアクターは、実験あたりの全体的なコストを大幅に削減することができるため、貴重な原料や高コストな培地、また高度な分析技術を使用する研究に大きなメリットをもたらします。
品名 | MiniTide1 | MiniTide2 | MiniTide3 | MiniTide4 | |
---|---|---|---|---|---|
カタログ番号 | CES-AR1000020 | CES-AR1000024 | CES-AR1000022 | CES-AR1000021 | |
材質 | ステンレス(SS304) | ||||
TideMotion | 15~75mL/min | ||||
精度 | 1.5mL/min | ||||
保持時間 | 0~9999s | ||||
外寸法 (W×D×H) |
HMI BOX コントローラー |
410*¹×330×273 | |||
本体*² | 216*³×386×335*⁴ | 432*³×386×335*⁴ | |||
重量 (kg) |
HMI BOX コントローラー |
10.0 | |||
本体*² | 6.9 | 10.6 | 17.5 | 21.2 | |
電源 | AC100-220V 50/60Hz |
*¹ 配線の取り回しとして+260mm必要です。
*² 下のイメージ図を確認ください。
*³ 配線の取り回しとして+30mm必要です。
*⁴ 配線の取り回しとして+120mm必要です。
品名 | MiniTide1 | MiniTide2 | MiniTide3 | MiniTide4 |
---|---|---|---|---|
カタログ番号 | CES-AR1000020 | CES-AR1000024 | CES-AR1000022 | CES-AR1000021 |
イメージ図 |

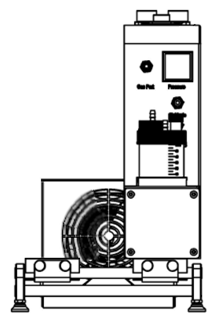

MiniTide1:(モジュール1個、ベース1個、ファン1個)、MiniTide2:(モジュール2個、ベース1個、ファン1個)

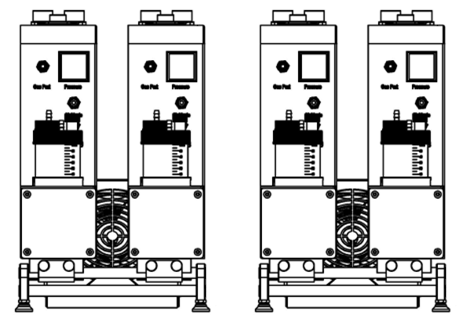

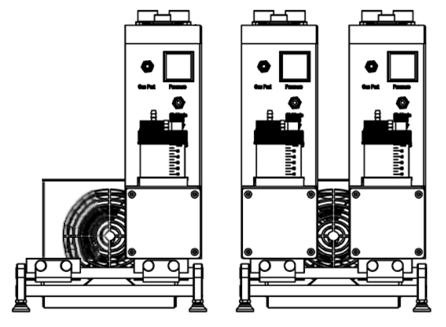

MiniTide3:(モジュール3個、ベース2個、ファン2個)、MiniTide4:(モジュール4個、ベース2個、ファン2個)
モジュール1個は約3.7kgです
カタログ番号 | 品名 | 容量・単位 | 希望小売価格 (円/税抜) |
---|---|---|---|
CES-AR1000020 | MiniTide1 | 1台 | 2,980,000 |
CES-AR1000024 | MiniTide2 | 1台 | 4,180,000 |
CES-AR1000022 | MiniTide3 | 1台 | 5,380,000 |
CES-AR1000021 | MiniTide4 | 1台 | 6,580,000 |
カタログ番号 | 品名 | 容量・単位 | 希望小売価格 (円/税抜) |
---|---|---|---|
CES-AR2000103 | MiniTide Vessel-E | 4本入 | 109,000 |
CES-AR2000105 | MiniTide用マトリックスベッセル(BioNOCII 10枚入) | 4本入 | 127,000 |
CES-AR2000107 | MiniTide用マトリックスベッセル(BioNOCII 25枚入) | 4本入 | 132,000 |
CES-AR2000104 | MiniTide用マトリックスベッセル(BioMESH(200ミクロン) 20枚入) | 4本入 | 132,000 |
