Qsonica社 超音波ホモジナイザー

超音波ホモジナイザーで実績のあるMISONIX社の超音波ホモジナイザー部門が新たにQSonica社として生まれ変わりました。従来機種の使いやすさはそのままに、新機能とお求めやすい価格設定で新ラインナップ4機種が登場です!

アクセサリー
破砕ホーン 交換用フラットチップ
マイクロチップ/プローブ カップホーン
フローセル エクステンダーチップ
多検体処理用プローブ
オプション
温度センサー フットスイッチ
破砕ホーンスタンド 消音ボックス (スタンド付)
水冷チラー

破砕ホーン

horntopi
スタンダード
ホーン先端がネジ穴になっており、チップが消耗した場合に交換できるようになっています。用途に応じてマイクロチップなどのアクセサリーを取り付けることができます。
ソリッド
ホーンとチップが一体化したタイプです。先端のチップを交換することはできませんが、ネジ穴が無いのでクロスコンタミネーションのリスクを低く抑えられます。また、有機溶媒や低表面張力の溶液を使用される場合にも適しています。
カタログ番号 タイプ 照射面積直径 破砕パワー 振幅 処理容量 使用対象機種
4220 スタンダード 1/2“
(12.7mm)
★★★☆☆☆ 120μm 10~
250mL
Q700
Q500
4219 ソリッド
4207 スタンダード 3/4”
(19.1mm)
★★☆☆☆☆ 60μm 25~
500mL
4208 ソリッド
4210 スタンダード 1”
(25.4mm)
★☆☆☆☆☆ 30μm 50~
1000mL
4209 ソリッド

※MISONIX社 の超音波ホモジナイザー(S4000、S3000、XL2020)の破砕ホーンをお求めの場合は、別途ご相談ください。

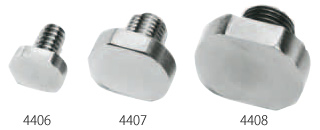

交換用フラットチップ

交換用フラットチップ
カタログ番号 照射面直径 対応破砕ホーン 使用可能機種 旧型番 ※
4406 1/2“(12.7mm) 4220 Q700、Q500 406
4407 3/4”(19.1mm) 4207 407
4408 1”(25.4mm) 4210 408

※旧型番のある製品はMISONIX社 の超音波ホモジナイザー(S4000,S3000,XL2020)でもお使いいただけます。

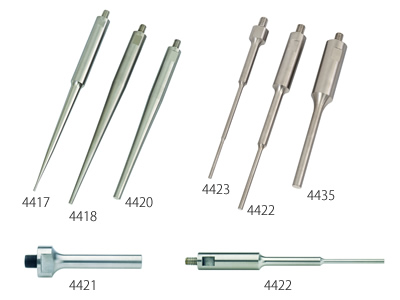

マイクロチップ/プローブ

マイクロチップ/プローブ

先端が細くなっており、非常に発振パワーが強力です。少量サンプルを短時間で処理することができます。

カタログ番号 照射面直径 破砕パワー 振幅 処理容量 旧型番※1 使用対象機種
4417 1/16”
(1.6mm)
★★★★★★ 320μm 0.2~
5mL
418 Q700
Q500
4418 1/8”
(3.2mm)
★★★★★☆ 380μm 1~
15mL
419
4420 1/4“
(6.4mm)
★★★☆☆☆ 200μm 5~
50mL
419B
4422 ※ 1/8”
(3.2mm)
★★★★☆☆ 180μm※2 0.5~
15mL
全機種
4423 5/64“
(2mm)
★★★★★☆ 200μm 0.2~
5mL
Q125
Q55
4435 1/4”
(6.4mm)
★★★☆☆☆ 120μm 10~
50mL
  • ※Q700、Q500で、4422をご使用の際はカプラー(4421)が必要です。
  • ※Q700、Q500をご使用の場合、4422を直接ホーンに取り付けることはできません。コンバーターにカプラー(4421)とプローブ(4422)を接続します。
  • ※1マイクロチップはMISONIX社 の超音波ホモジナイザー(S4000,S3000,XL2020)でもお使いいただけます。
  • ※2カプラーを接続すると、振幅は205umに変わります。

カップホーン

カップホーンは、破砕ホーンやチップにサンプルが直接触れずに試験管内で超音波処理する事ができ、コンタミネーションやサンプルのロス、エアゾール化を防ぐことができます。 また、冷却水を循環させることにより、サンプルの温度上昇を抑えながらの処理が可能です。

【特長】
  • エアゾール化を防ぎます。
  • 冷却水を循環させるフロースルーデザインです。
  • 処理中のサンプルを確認できる透明カップです。
  • 別売のホルダーやブリッジを使用することで、チューブ位置が固定され、再現性のある超音波処理が可能です(マイクロチューブ用ブリッジ【黒い部分のみ】は標準付属です)。
【応用例】
病原菌の処理、RIラベルしたDNAの切断、培養細胞からのウイルス分離、少量サンプルの化学反応促進 etc..
カタログ
番号
長さ(cm) 外径/内径
(cm)
照射面
直径(cm)
チューブ
処理本数
破砕パワー 振幅(μm) 使用可能
機種
431C2A 約18 15.2/14.0 6.4 - ★☆☆☆☆☆ 10~15 Q700
Q500
4608 15.9 5.1/3.8 2.0 1 7 Q125

※写真のようにチューブをセットする場合は、別途「チューブホルダー」または「ブリッジ」が別途必要です。詳細はお問い合わせください。

431C2A用ブリッジ・チューブホルダー

カタログ番号 455 454 451 449 445
適応容器 50mLチューブ 15mLチューブ 1.5mLマイクロチューブ 0.5mLマイクロチューブ 0.2mLマイクロチューブ
セット本数 1 1 8 12 24
カタログ
番号
外径/内径
(cm)
深さ
(cm)
消音箱外寸法(cm) 破砕パワー 振幅
(μm)
使用可能
機種
431MPX 16.5/15.0 5.1 25.4(W)×25.4(D)×43.2(H) ★☆☆☆☆☆ 10~15 Q700

※マイクロプレートカップホーンはMISONIX社 の超音波ホモジナイザー(S4000,S3000)でもお使いいただけます。

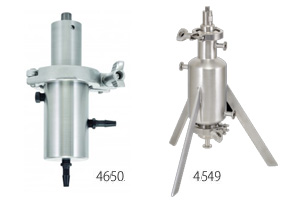

フローセル

flocelltopi
カタログ
番号
材質 内容量※ フロー
レート
使用圧力 サンプル
冷却
接続
ホーン
径※※
使用可能機種
4650 ステンレス 65mL 0.5L/min 100psiまで × 12.7mm
(1/2”)
Q500
Q700
4549 ステンレス 400mL 20L/min 100psiまで 25.4mm
(1”)
Q700

※プローブ容量を含みます。
※※フローセルの使用には専用のホーンが必要です。詳細はお問い合わせください。

エクステンダーチップ

ホーンを長くすることができるため、試験管や遠枕チューブなどの容器に差し込んで使用することができます。

カタログ
番号
タイプ 処理容量 チップ径 チップ長 破砕パワー 振幅
(μm)
対応
ホーン
406HWT スタンダード 10~250 1/2“
(12.7mm)
127mm ★★★☆☆☆ 120 4220
406HW ソリッド

※エクステンダーチップはMISONIX社 の超音波ホモジナイザー(S4000,S3000、XL2020)でもお使いいただけます。

多検体処理用プローブ

multihorntopi

96穴や24穴プレートなど、一度に多検体を超音波処理できるアクセサリーです。破砕パワーはカップホーンなどに比べ、強めなので、破砕だけでなく分散や乳化など多くのアプリケーションに適しています。

カタログ番号 製品名 照射面直径 破砕パワー 振幅 使用可能機種
4579 24チッププローブ 1/8”(3.2mm) ★★★☆☆☆ 115 Q700
4602 8チッププローブ 1/8”(3.2mm) ★★★☆☆☆ 115 Q125
4659 4チッププローブ 1/8”(3.2mm) ★★★☆☆☆ 115 Q700

※フローセルはMISONIX社 の超音波ホモジナイザー(S4000,S3000)でもお使いいただけます。

温度センサー

温度センサー

サンプルの温度モニタリングや設定温度到達時に超音波照射を自動一時停止させるためのオプションです。
プローブ式とカップホーンの液中で使用する小型タイプがあります。

カタログ番号 タイプ 旧型番※ 使用可能機種
4102 プローブ式 TP-4000A Q700
4103 小型 TP-4000B Q700

※旧型番のある製品はMISONIX社 の超音波ホモジナイザー(S4000)でもお使いいただけます。

フットスイッチ

フットスイッチ

足元で超音波照射のON/OFFの切り替えができます。

カタログ番号 使用可能機種
FS-3 Q700
4004 Q500、Q125、Q55

※旧型番のある製品はMISONIX社 の超音波ホモジナイザー(S4000)でもお使いいただけます。

破砕ホーンスタンド

破砕ホーンスタンド

コンバーターをワンタッチでセットできる専用の破砕ホーンスタンドです。上げ下げが簡単で、カップホーンも使用することができます。

カタログ番号 外寸法(mm) 使用可能機種
439J1 279(W)×262(D)×665(H) Q700、Q500
460J1 122(W)×172(D)×610(H) Q125、Q55

※破砕ホーンスタンド(439J1)はMISONIX社 の超音波ホモジナイザー(S4000)でもお使いいただけます。

消音ボックス (スタンド付)

消音ボックス (スタンド付)

発振時のキャビテーションノイズを軽減させます。破砕ホーンスタンドをそのまま箱内に入れて使用できます。スタンドが消音箱と一体化されており、スタンドを別途購入する必要がありません。

カタログ番号 外寸法(mm) 内寸法(mm)
432B2 343(W)×330(D)×775(H) 317(W)×304(D)×736(H)

水冷チラー

超音波処理は熱が発生しやすく、タンパク質の抽出など一部のアプリケーションに悪影響を及ぼす可能性があります。QSONICA社のチラーは、熱の影響をできる限り抑えた超音波処理を可能にします。

【特長】
  • 冷却水温度は5℃から制御でき、確実にサンプルを冷やすことができます。
  • 循環ポンプを内蔵しているため、セットするだけで使用できます。
  • アクセサリーを用いることで、カップホーン(431C2A)に簡単に接続できます。
    ※旧型のカップホーンをご使用の場合は、弊社までご相談ください。
カタログ番号 流量 設定温度(℃) 電源 外寸法(WxDxH mm) 重量(Kg) 使用可能機種
4905 約1L/min固定 5~45 115-230VAC 50/60Hz ** 279x330x330 12.7 Q800R,Q700,Q500
**100Vで問題なく動作することを確認しています

4905用消耗品

カタログ番号 品名 使用用途
4911 チューブ&コネクター 431C2A用
4916 チューブ&コネクター 431MPX用
4933 交換用フィルター 超音波照射の際に発生するチタン粉末を取り除くために使用します。
