BioMixer 200/1000 モデルCWA200/CWA1000
ワクチンや再生医療製造用の大容量液体 / 固体ミキサー！
モデル：CWA200

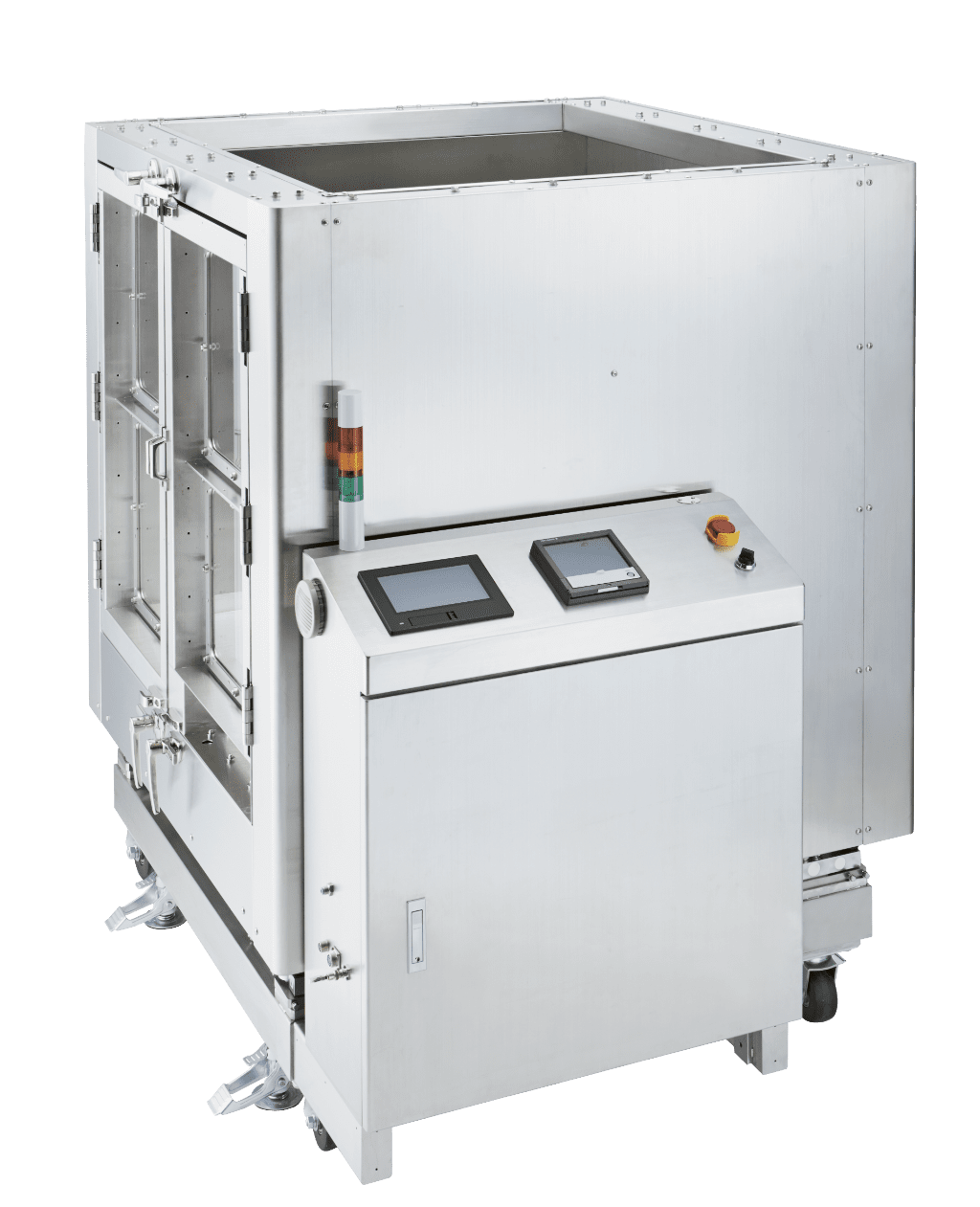

モデル：CWA1000
CWA200：200Lミキサーバッグ設置例

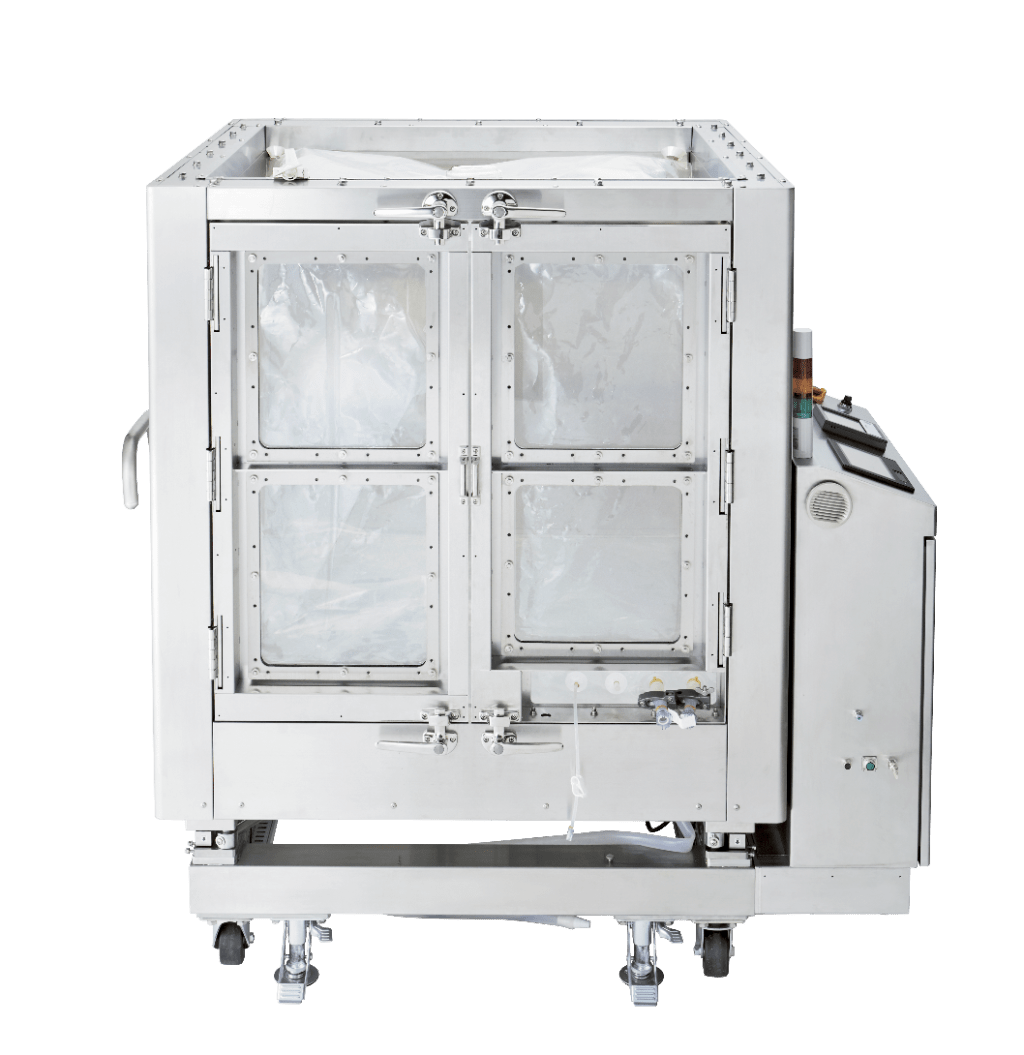

CWA1000：1000Lミキサーバッグ設置例①

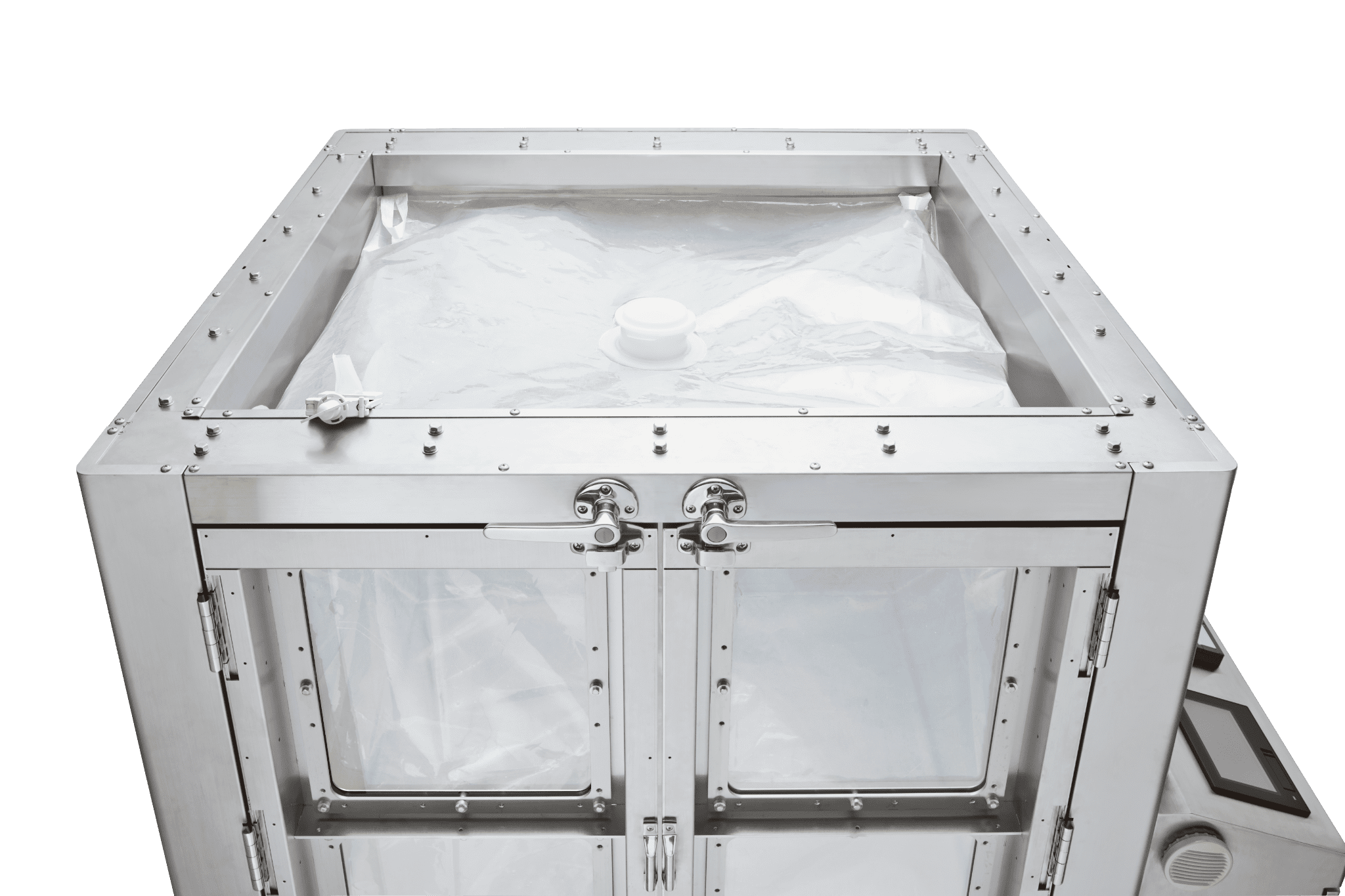

CWA1000：1000Lミキサーバッグ設置例②
- 商品情報
- 仕様
- 注文案内
ワクチン・細胞医薬製造時の培地調整などの混合プロセスを容易にするための大容量ミキサーです。200L用と1000L用をご用意しており、専用のバッグを使用することで、混合プロセス中の汚染リスクを軽減します。
- 高い混合効率
固体と液体をスピーディかつ効率的に混合します。製造プロセスにかかる時間を短縮することができます。 - 混合プロセス中の汚染リスクを軽減
溶液攪拌を行うことができる200L/1000Lミキサー用シングルユースバッグを使用します。 - 高い操作性を実現
直観的なインターフェイスにより操作性が向上します。 - カスタマイズ可能な制御機能
高精度の温度制御に加え、お客様のご要望に応じてpH/DO制御も追加可能です。 - 外部データ通信
本システムと上位システムにてデータ通信を行うことが可能です。 - バッグ内溶液の加温/冷却が可能
ウォータージャケットによる間接加温冷却方式により加温/冷却制御が可能で、高精度な温度安定性を実現します。 - 警報接点
制御動作及び装置自体に異常が発生した際、接点出力として外部に異常を知らせることが可能です。
攪拌付3Dシングルユースパック
固体×液体撹拌に最適な高トルクの『国産ミキサー用バッグ』
CBCグループの撹拌付3Dシングルユースバッグはフィルム製造から製袋、アッセンブリーまで全てのプロセスを国内で対応しております。高トルクを可能にした撹拌設計により、固体×液体撹拌に最適な仕様を実現いたします。また、ミキサー装置と同時で開発を行っているため、装置に適した商品設計となっております。バッグの適合サイズはCWA200が50Lから200L、CWA1000が500Lから1000Lとなっております。アッセンブリーパーツについては、自社によるカスタム対応も可能であり、幅広いニーズに合わせてご提案が可能です。国産による安定供給の実現と迅速なサポート体制を完備したCBCの攪拌付3Dシングルユースバッグをご検討下さい。
固体 / 液体撹拌に最適な高トルクを実現
- 高トルクにより固体 / 液体の撹拌で優れたパフォーマンスを発揮
- TrisやNaClなどの均一撹拌に最適(CBCより原材料提案も可能)
国内製造による持続可能な安定供給
- フィルムから原袋、アッセンブリー、滅菌まで各工程を国内製造
- 装置とバッグの一体型提案を実現
カスタマイズ可能なバッグ設計
- 撹拌機に合わせて広がりやすいバッグ設計のため、作業効率UP
| カタログ番号 | WKN-CWA200 | WKN-CWA1000 |
|---|---|---|
| 200Lウォータージャケットタンク本体 | 1000Lウォータージャケットタンク本体 | |
| 外寸法（mm） (コントロールユニット含む) |
1190(W) × 982(D) × 1188(H) | 1540(W) × 1280(D) × 1630(H) |
| タンクチャンバー内寸法 | 690(W) × 640(D) × 700(H) | 1050(W) × 1050(D) × 1009(H) |
| 装置外装材質 | SUS304 | |
| 温度制御 | ウォータージャケットタイプ | |
| 温度設定範囲 / 設定単位 | 2～45℃ / 0.1℃（室温24℃環境） | |
| 撹拌インペラ回転設定範囲 / 設定単位 | 10-200rpm / 1rpm | |
| インターフェース / 制御モジュール | LCD タッチパネル / PLC | |
| 記録計 | ペーパーレスデータレコーダー(Part11 対応) | |
| 電源電圧 | 単層 AC100±10V 50/60Hz 5A | |
| 重量 | 無負荷時=約200kg (200L 負荷時=約400kg) |
無負荷時=約500kg (1000L 負荷時=約1500kg) |
| チラー制御ユニット | ||
| 外寸法(mm) | 440(W) × 800(D) × 995(H) | 440(W) × 800(D) × 1245(H) |
| 装置外装材質 | クロムフリー電気亜鉛メッキ鋼板 耐薬品性焼付塗装 | |
| 循環方式 / 冷却方式 | 外部密閉系循環 / 空冷式 | |
| 設定温度範囲 | -10.0 ～ 80.0℃ | |
| 電源電圧 | 三相 AC200±20V 50/60Hz 16.3A(FLA) | 三相 AC200±20V 50/60Hz 31.2A(FLA) |
| 装置重量 | 104kg(循環水除く) | 135kg(循環水除く) |
| 使用温度範囲 | 5.0～40.0℃(結露無きこと) | |
| 保存温度 / 湿度範囲 | 0～40℃ / 10～85%(結露無きこと) | |
