Touch Imagerは、シンプルかつ簡単な操作で化学発光イメージングを行うことが可能です。革新的な化学発光イメージングテクノロジーにより、高感度な化学発光のメリットを最大限に活用することで、冷却CCDイメージングの様々な問題を克服しています。また、イメージング感度や定量範囲・効率を大きく向上しました。従来の第3世代イメージャーでは、光のほとんど（約99.8％）が失われてしまいます。これは、サンプルと感光チップの間に距離があるため、レンズに向かったごくわずかな光しか検出できない構造に起因します。その結果、感度やダイナミックレンジが大きく制限されていました。一方、第4世代イメージャー「TouchImager」は、検出方式を根本から刷新。感光チップの上にサンプルを直接配置することで、“0距離”での光検出を実現し、理論上の光ロスはゼロに。さらに、従来の約133倍もの大きさを誇る感光チップを搭載し、これまでにない高感度と広いダイナミックレンジを実現しました。

e-BLOT社 Touch Imagerメリット

• 数秒以内の露光時間で、95%のサンプルの画像取得が可能
• 2桁超の感度差（冷却CCDカメラ方式比）
• 2桁超のダイナミックレンジ差（冷却CCDカメラ方式比）
• コンパクト・スマートデザイン・シンプルな設計

第4世代イメージャーの圧倒的なアビリティー

第4世代イメージャーは光のロスを0へ

◆ダイレクトイメージングで実現した高感度



第4世代
イメージャーの
検出方法

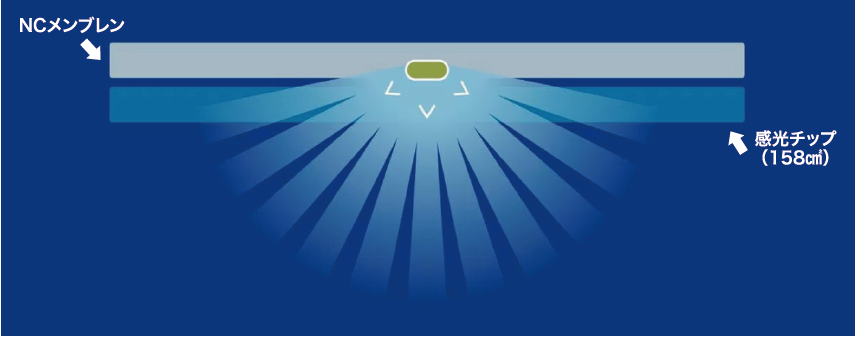

感光チップ上に直接サンプルを置く
↓
0距離で検出可能
↓
理論上光のロスは0％(=100%の集光)



従来の第3世代イメージャー、
光のロス99.8％

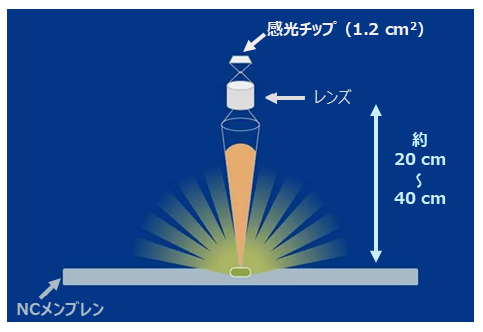

光は四方八方に進みます。一般的な冷却CCDカメラ方式(第3世代イメージャー)は、構造上、感光チップと対象サンプルの間に距離があります。(通常、対象サンプルとレンズとの距離は約20cm～が選択されます。)そのため、レンズ方向に進んだ光のみが集光されるため、全ての光を検出することはできません。理論上、感光チップは0.2%の光のみを集光します。このことは感度とダイナミックレンジの低下を招きます。

レンズフリーの広くサンプルが置ける大型の感光チップ

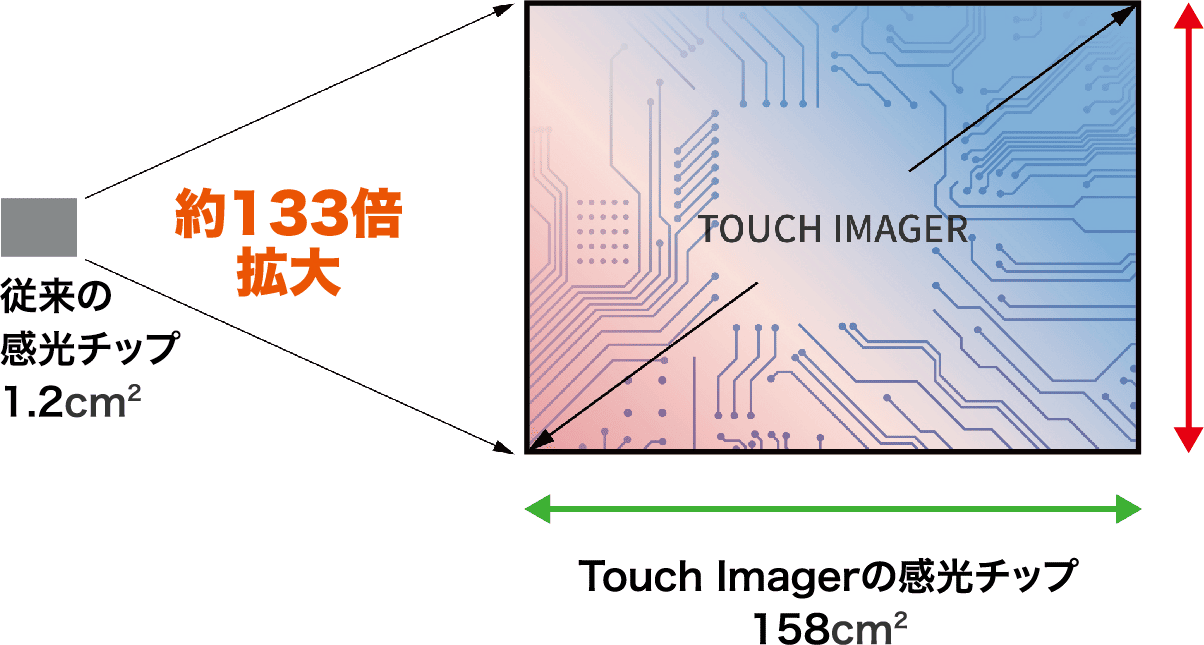

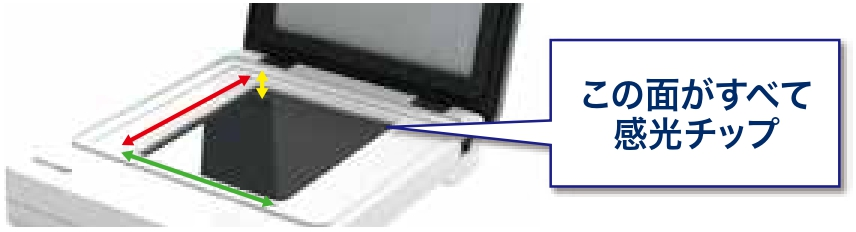

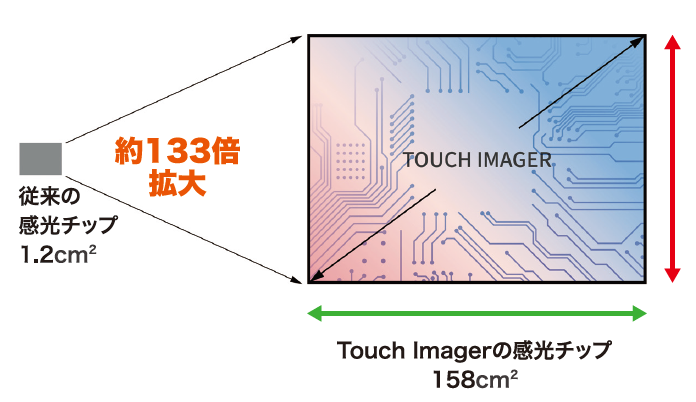

◆158cm²の感光チップ(撮影領域)

□縦(赤)：136.8 mm
□幅(緑)：116.8mm
□高さ(黄)：5.2mm



感光チップの違い

▶ 従来の第3世代イメージャー
ダイナミックレンジ：0.2％の集光により、
実質2オーダー近く低下

↓

▶ 第4世代イメージャーTouch Imager
ダイナミックレンジ：100％の集光により、
4.8オーダーを維持

この感光チップの大きさと、ダイレクトイメージング方式の採用により、2桁超の感度差、ダイナミックレンジの差が生じる

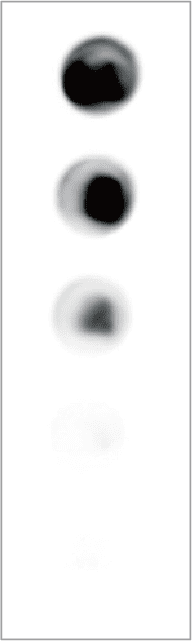

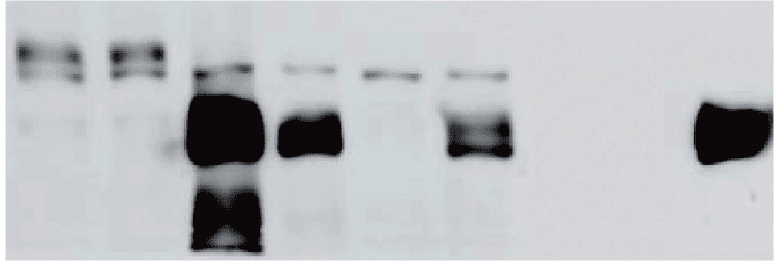

Touch Imagerによる比類なきパフォーマンス

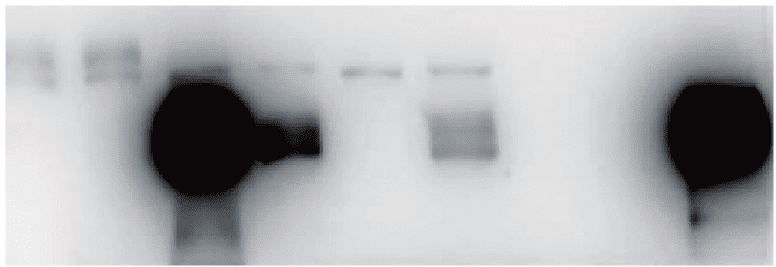

Touch Imager
2秒撮影

冷却CCDカメラ方式
10秒撮影

Touch Imager 3秒撮影



冷却CCDカメラ方式300秒撮影

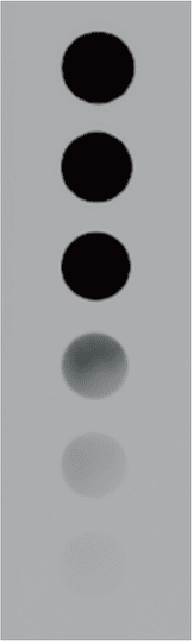

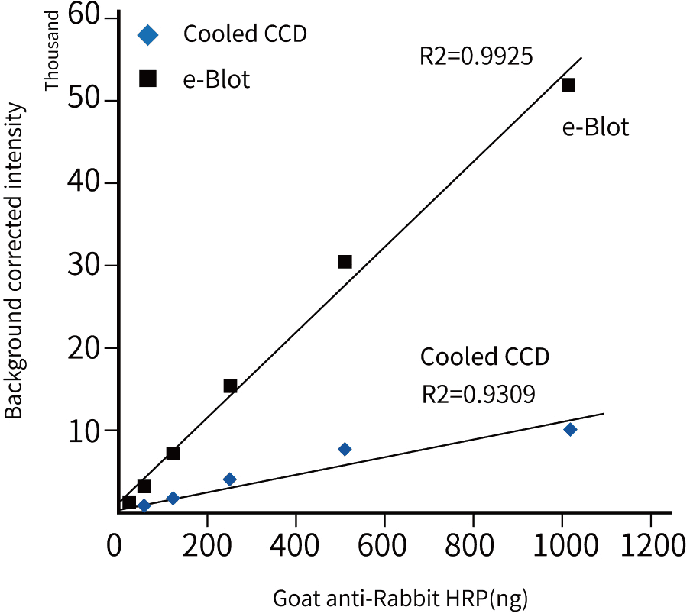

ヤギ抗ウサギ免疫グロブリンの定量検量線
従来型の冷却CCDR2=0.93に対して、
Touch Imagerは、R2=0.99を誇る。

スマートデザイン・シンプルな使用方法

※ 付属のLANケーブルをご使用ください。

Touch Imager本体の設置に必要なスペースはA4サイズ(本体サイズ：270.0×206.0×54.0mm)

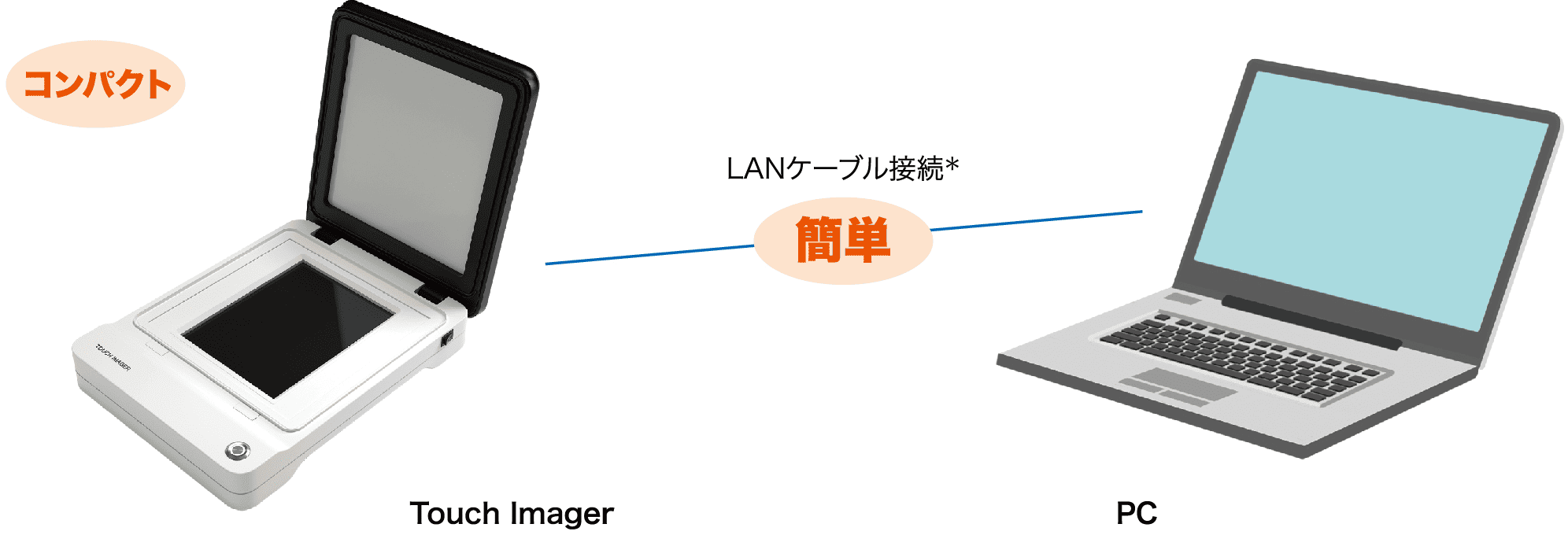

システムは本体とPCをLANケーブルで繋ぐシンプル設計

使いやすさ重視のソフトウェア

ライセンスフリー・インストール台数制限なし

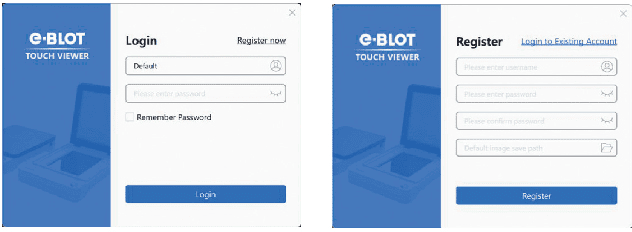

付属USB内の専用ソフトウェアをPCにインストールすれば、
すぐに使うことができます（PCの通信設定変更は必要です）。

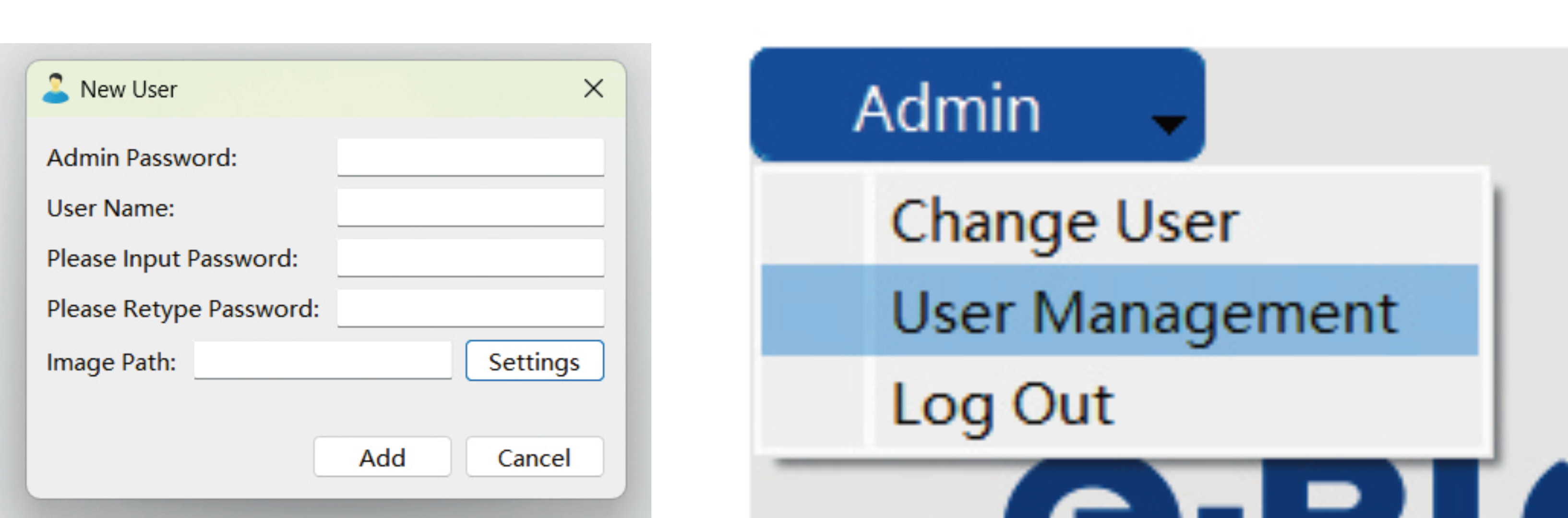

User毎に画像データの保存先の指定などが可能です。

優れたUIデザイン

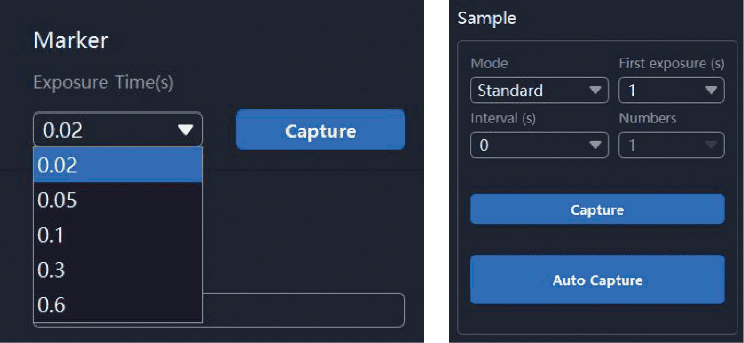

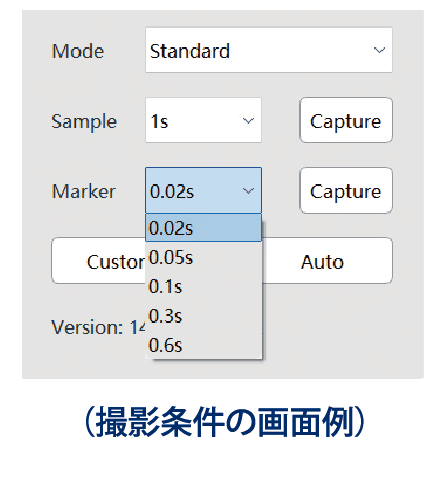

撮影では、マーカー撮影およびサンプル撮影が可能です。サンプル撮影モードは、3つのモードから選択します。

通常の撮影の場合	Standard
バンドが弱い(薄い)場合 薄い	Extreme HD
バンドが強い(濃い)場合 濃い	High full well

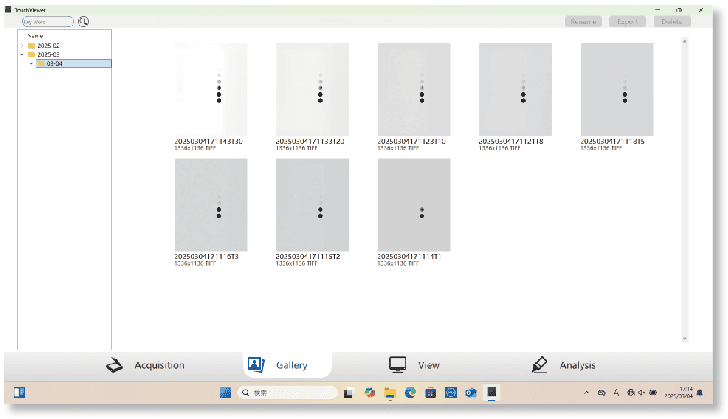

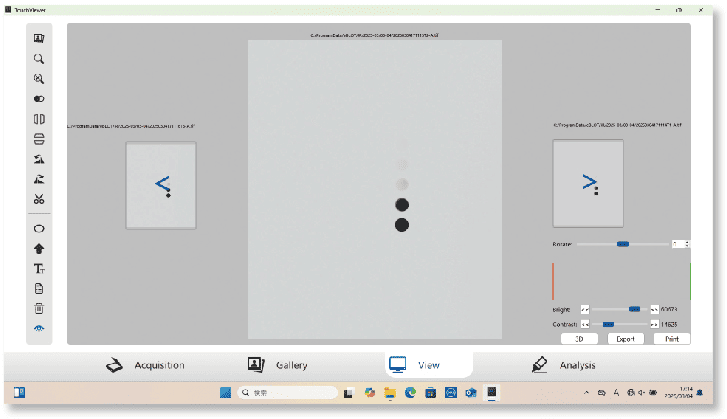

3つのタブ表示による操作画面で、撮影、画像の確認、解析が簡単に行えます。

撮影(Acquisition)

画像の確認(Gallary)

解析(Analysis)

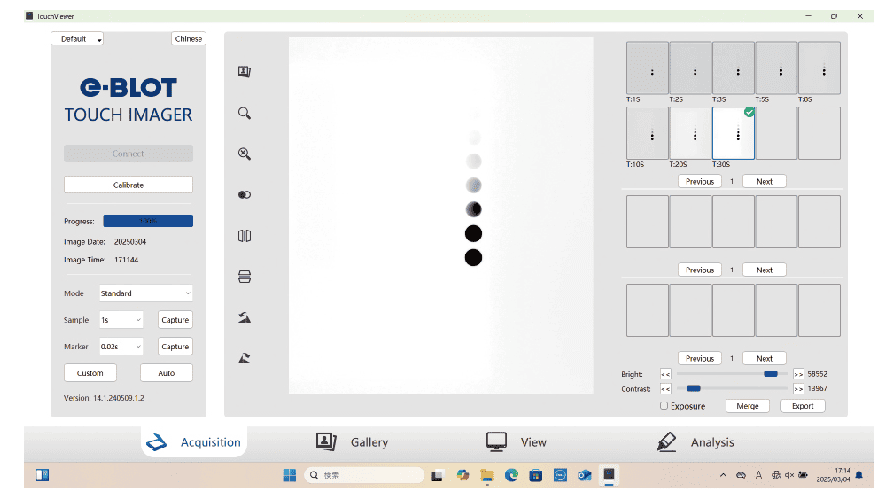

撮影(Acquisition)の新機能

• 過去に撮影した画像を呼び出せます。
• 撮影前に保存場所を変更することが可能になりました。

• 画像の明るさとコントラストの調整にAUTOボタンが追加されました。

• カラーマーカーを撮影することで、マージ画像をよりわかりやすくできます。

• 画像は様々な形式で出力が可能です。
  解析用：TIFF(16ビット)
  資料用：TIFF(8ビット)*、JPEG*、PNG、BMP
  *DPIの選択が可能(72-1200DPI)

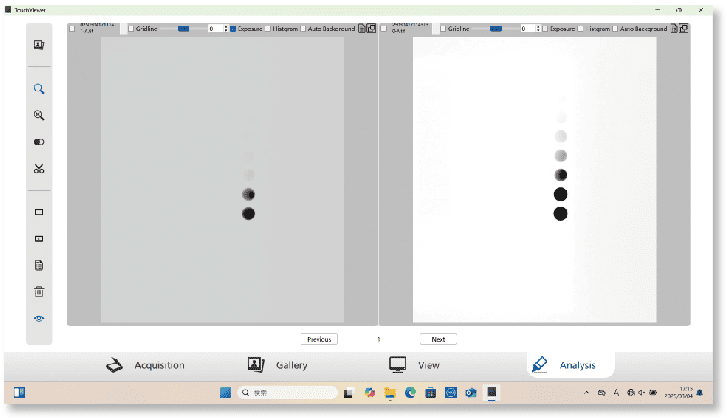

解析(Analysisの新機能)

• レーンとバンドの両方の選択が可能となり、レーンのグラフ化で、精密なバンド範囲の指定が可能になりました。

• 各バンドの強度(インテンシティ)を定量し、数値化するだけでなく、グラフ化することも可能になりました。

• バンドの濃淡カラーで可視化することも可能です。さまざまな色調を用意しています。

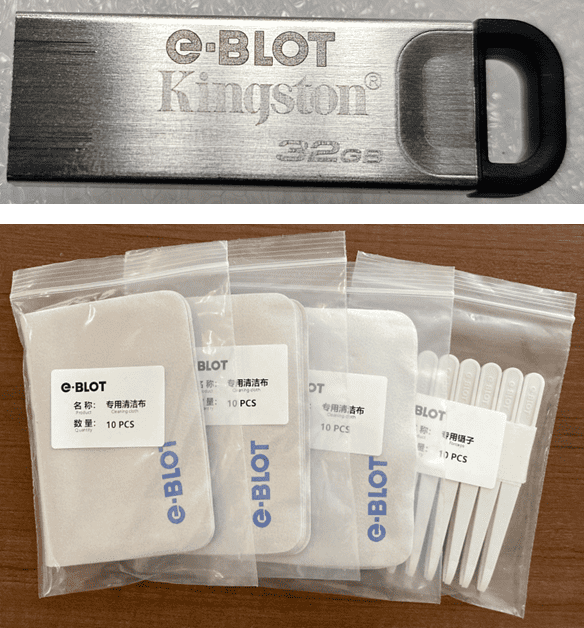

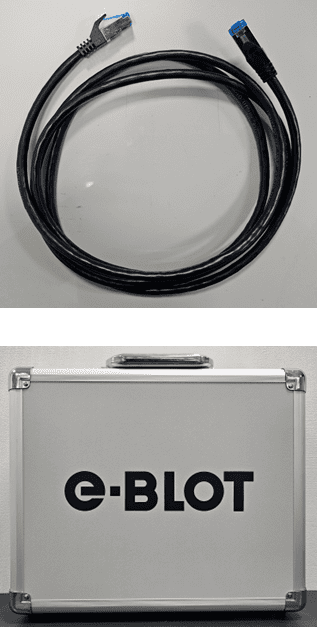

標準付属品

	専用制御ソフトウェアの入ったUSBメモリー	1個
	専用イーサネットケーブル(2m)	1本
	電源ケーブル	1セット
	専用プラスチックピンセット(メンブレン操作用)	10本
	専用ワイプ(感光チップ清掃用)	30枚
	日本語取扱説明書	1冊
	本体専用ジュラルミンケース	1個

※PCは別売りです。仕様表の要件を満たしたPCをご準備ください。
