Revolve 正立/倒立・光学/蛍光顕微鏡

関連カテゴリ

正立も倒立もこれ1台！

  • 商品情報
  • 仕様
  • 注文案内

使用方法の動画はこちら

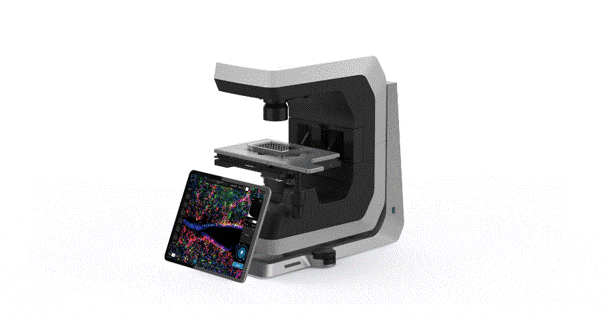

Revolve正立/倒立顕微鏡は、4つの顕微鏡機能(正立顕微鏡・倒立顕微鏡・光学顕微鏡・蛍光顕微鏡)を1台に搭載した、世界初かつ唯一のハイブリッド顕微鏡です。
Revolve顕微鏡の倒立・正立顕微鏡機能は、本体を回転させることでそれぞれを簡単に切り替えることができるため、2つの顕微鏡を設置する必要がありません。
これによりコストの削減や研究室スペースの確保などが可能です。

  • 4 in 1
    正立顕微鏡・倒立顕微鏡・光学顕微鏡・蛍光顕微鏡の機能を備えています。
  • 使いやすい
    操作方法は直感的で、簡単に操作することができます。
  • 13インチiPad搭載
    観察結果はiPad(13インチ)の画面で確認できます。
  • 5MP/12MPカメラ搭載
    明視野：1200万画素、蛍光：500万画素のカメラを搭載しており、高画質で観察結果が確認可能。
  • コンパクトサイズ
    標準的な実験台に載せられるサイズです。
  • 暗室不要
    明視野顕微鏡、蛍光顕微鏡に暗室は不要です。
  • 簡単に移動可能
    移動やセットアップを簡単に行うことができます。

構成例

  • 対物レンズ
    Olympus® 1.25x-100x
    Achromat, Fluorite, Apochromat
    Mounts on an Intelligent Nosepiece
  • 集束レンズ
    ELWD (73mm WD | 0.3 N.A.)
    High-Resolution (7mm WD | 1.35 N.A.)
  • 電動蛍光顕微鏡
    5 Channel - Mercury Free LED
    光源寿命50,000時間
  • デュアルカメラ
    BF(明視野)：12MP CMOS Color, FL(蛍光)：5MP sCMOS Mono
  • 画面
    12.9" Liquid Retina® Touch Display

1台に4つの顕微鏡機能を搭載

  1. 正立顕微鏡
    スライドガラス観察に使用
  2. 倒立顕微鏡
    培養ディッシュやフラスコの観察に
  3. 光学顕微鏡
    明視野、暗視野、位相差、簡易偏光
  4. 蛍光顕微鏡
    自動LED光源、ワンタッチ画像オーバーレイ機能

使いやすい

研究室にある一般的な顕微鏡は、扱いにくかったり、使用方法が難しいものが多いですが、Revolveを使用することで、簡単に、より良い画像を取得することができます。

  • 最新型のタッチインターフェイスを搭載
  • シンプルな操作で簡単に使用可能
  • コンパクトで汎用性に優れています


タッチインターフェイス

Revolveの操作はタッチパネルにより行います。タッチパネルにより従来の操作方法よりも直感的で扱いやすくなっていますので、使用にあたって特別なトレーニングや経験は不要です。人による手技の違いやばらつきが無く、高品質な画像を取得することができます。

シンプルでパワフルな制御

ターレットやレバーを手動で動かす必要はなく、タッチパネルを使用してカメラや光源を動かすことが可能です。また、電動LEDにより、オーバーレイの撮影と可視化を瞬時に行うことができます。

  • 最新型のタッチインターフェイスを搭載
  • シンプルな操作で簡単に使用可能
  • コンパクトで汎用性に優れています
アノテーション
ズーム
データ送信
リピート機能
previous arrowprevious arrow
next arrownext arrow


※カーソルを外すとテキストが非表示になります。

コンパクト&汎用性

Revolveには、1台に4つの顕微鏡機能が搭載されています。これにより、様々な実験に対応することが可能です。
また、コンパクトな設計のため、実験台に設置することが可能で、またスペース節約にも繋がります。暗室も不要で、持ち運ぶことも可能です。

  • コンパクト設計
    一般的な実験台に設置することが可能です。
  • 暗室不要
    明視野および蛍光観察に暗室は不要です。
  • ポータブル
    移動やセットアップを簡単に行うことができます。

高性能な光学系

世界最高クラスの光学系と超高解像度ディスプレイにより、サンプルを鮮明に観察することができます。

  • アップル社製 iPad Liquid Retina Display
  • オリンパス社製 高性能対物レンズ
  • クロマテクノロジー社製 スパッタコート光学フィルター

WithoutDHR
WithDHR
previous arrow
next arrow


Digital Haze Reduction: DHR (画像鮮明化)

広い視野の蛍光画像では、焦点の合っていない光によって霞や霧がかかったように表示される場合があります。Revolveに搭載されたECHO社独自のDigital Haze Reduction(DHR)ソフトウェアモジュールは、ノイズやブレを軽減し、鮮明な画像を表示します。

  • シャープな造影能により、厚さのあるサンプルにも対応
  • GPUを使用したリアルタイム処理
  • 簡単な設定方法

Revolve画像

マウス脳 10× (Z-Stack)
マウス脳 20× (DHR)
神経細胞(培養) 10×
初期エンドソーム 60×
魚胚 4× (オーバーレイ)
魚胚 4× (EDF)
カタログ番号
品名 Revolve 正立/倒立・光学/蛍光顕微鏡
カメラ 12メガピクセルカラーCMOSセンサー/5メガピクセルモノクロsCMOSセンサー
ディスプレイ 12.9″ Liquid Retina タッチパネル
データ管理 USB, AirDrop, クラウド型,Ethernet
蛍光 5チャンネル（蛍光4チャンネル+透過1チャンネル）
寸法(W×D×H mm) 341* × 585 × 472 (*回転時最大 450)
Z-Stack オプション
ソフトウェア タッチインターフェース、測定アノテーション、長さ、面積、セルカウント、スケールバー
観察 FL(蛍光)、BF(明視野)、PH(位相差)、DF(暗視野)、POL(簡易偏光)

本体

カタログ番号品名容量・単位希望小売価格
(円/税抜)
RVSF2000Revolve 正立/倒立 ハイブリッド顕微鏡1台4,950,000～

オプション・アクセサリー

【コンデンサー】

カタログ番号品名容量・単位希望小売価格
(円/税抜)
SCND1001ELWD UNIVERSAL CONDENSER NA 0.30 WD 73MM1個252,000
JCND2002High Resolution Universal Phase Turret Condenser – N,A, 0.85 WD 7mm1個352,000

【メカニカルステージ・専用ホルダー】

カタログ番号品名容量・単位希望小売価格
(円/税抜)
RHDR0002Stage Insert – Slide Holder – Single Glass Slide1個19,000
RHDR0006Stage Insert – Slide Holder – Hemocytometer1個19,000
HLDR0001STAGE INSERT UNIVERSAL1個27,000
HLDR0002STAGE INSERT GLASS SLIDE1個27,000
HLDR0006STAGE INSERT HEMOCYTOMETER1個27,000
HLDR0003PETRI DISH STAGE INSERT HOLDS 4 35MM1個27,000
HLDR0004PETRI DISH STAGE INSERT HOLDS 2 60 MM1個27,000
HLDR0005PETRI DISH STAGE INSERT HOLDS 1 100 MM1個27,000

【対物レンズ】

カタログ番号品名容量・単位希望小売価格
(円/税抜)
RMAG00222X Plan Achromat CSC 0.17 | N,A, 0.06 | WD 5 mm1個36,000
RMAG90222X Plan Apochromat CSC 0.17 | N,A, 0.08 | WD 6.2 mm1個146,000
RMAG00424X Plan Achromat CSC 0.17 | N,A, 0.13 | WD 17 mm1個46,000
RMAG00434X Plan Achromat Phase CSC-LWD 0.17 | N,A, 0.13 | WD 17 mm1個60,000
RMAG90424X Plan Apochromat CSC 0.17 | N,A, 0.13 | WD 16.6 mm1個178,000
RMAG010210X Plan Achromat CSC 0.17 | N,A, 0.25 | WD 10.8 mm1個38,000
RMAG011310X Plan Achromat Phase CSC-LWD 0.17 | N,A, 0.25 | WD 10.8 mm1個43,000
RMAG020220X Plan Achromat CSC 0.17 | N,A, 0.4 | WD 1.5 mm1個58,000
RMAG021320X Plan Achromat Phase LWD | N,A, 0.4 | WD 7.9 mm1個110,000
RMAG040240X Plan Achromat CSC 0.17 | N,A, 0.65 | WD 0.8 mm1個40,000
RMAG043340X Plan Achromat Phase LWD| N,A, 0.65 | WD 2 mm1個178,000
RMAG960260X Plan Apochromat | N,A, 0.90 | WD 0.26 mm1個942,000
RMAG1002100X Plan Achromat Oil CSC0.17 | N,A, 1.25 | WD 0.2 mm1個56,000
RMAG1003100X Plan Achromat Oil Phase CSC0.17 | N,A, 1.25 | WD 0.2 mm1個94,000

対物レンズはECHO社ブランドのみ掲載しています。その他の対物レンズにつきましては、お問い合わせください。


【蛍光フィルター】

カタログ番号品名容量・単位希望小売価格
(円/税抜)
CUBE4001FILTER SET FLUORESCENCE DAPI (HI BRIGHT)1個418,000
CUBE4002FILTER SET FLUORESCENCE FITC FLUORESCEIN1個418,000
CUBE4003FILTER SET FLUORESCENCE TRITC RHODAMINE1個418,000
CUBE4004FILTER SET FLUORESCENCE TEXAS RED DYE1個418,000
CUBE4005FILTER SET FLUORESCENCE FOR CY5 DYE1個418,000
CUBE4006FILTER SET FLUORESCENCE FOR ALEXA 5941個418,000

【オプションソフトウェア】

カタログ番号品名容量・単位希望小売価格
(円/税抜)
ESZS5000Z-STACK SOFTWARE MODULE FOR REVOLVE R41個450,000
RDHR1001DHR SOFTWARE MODULE F/REVOLVE MICROSCOPE1個542,000

消耗品・器材

カタログ番号品名容量・単位希望小売価格
(円/税抜)
JOIL0001Olympus Immersion Oil 8ml1本4,000
JOIL0002OLYMPUS IMMERSION OIL 1.25 – 100x 30 ML1本16,000
