BioLector XT マイクロバイオリアクター

関連カテゴリ

好気・嫌気条件でより多くのデータを取得！ハイスループットなバイオプロセス研究を迅速かつ容易にラボで実現

  • 商品情報
  • 仕様
  • 注文案内

ハイスループット仕様のマイクロバイオリアクターであるBioLector XTは、生菌数(バイオマス)、蛍光、pH、DOなど、好気性細菌や嫌気性細菌の培養に重要なパラメータをリアルタイムに解析し、バイオプロセス開発における培養の最適化を促進します。

BioLector Proの優れた特長を受け継ぎ、更に多くの機能を搭載

信頼性の高いBioLector Proテクノロジーをもとに、BioLector XTマイクロバイオリアクターは標準的なANSI/SLAS（SBS）マイクロタイタープレート（MTP）フォーマットを採用しました。オンラインで、キャリブレーション済みの光学センサーが機能します。

ディスポーザブルの48ウェルMTPプレートを用いて、生菌数、蛍光、pH、DOをオンラインで測定します。特許取得済みのマイクロ流体技術により、pH制御と流加を同時に行うことも可能です。

オプションのマイクロ流体モジュールを使用すれば、ガンマ線照射済みのプレートで操作が行われます。
したがって、手作業による分注操作、チューブ接続、ピペッティングが不要になります。

特長

新たな機能

  • 培養プロトコルを完全にカスタマイズできるため、より幅広いアプリケーションに対応
  • 1回の培養で異なる流加やpH制御を自由に組み合わせることが可能
  • 最新のBioLectorソフトウェアにより、マルチユーザー環境向けに設計されたユーザーインターフェース
  • 新たなガス供給リッドはガス消費量を削減。マイクロ流体モジュールと併用することで高気密性の嫌気性チャンバーとして機能し、嫌気用テントが不要
  • 流入ガスのO₂とCO₂を適切に制御することで、それぞれ最大濃度は100%、12%まで可能

さらなるアプリケーションに向けた柔軟性

  • 流加設定の検討
  • 流加量の最適化
  • 培地のスクリーニングおよび最適化
  • 培養パラメータの最適化
  • 培養時のpH動的評価
  • バッチ培養およびフェドバッチ培養モードにおける厳重な嫌気性・微好気性培養
  • 高酸素(最大100%)、高二酸化炭素(最大12%)による培養
  • 細胞種や細胞株のスクリーニング
  • 合成生物学、システムバイオロジー研究にも対応
  • 統計的な実験計画法(DoE)
  • 増殖評価
  • ハイスループットなタンパク質発現評価
  • 酵素活性試験、細胞活性試験
  • 機能ゲノミクス
  • プロテオーム研究
  • 阻害試験、毒性試験
  • 品質管理

    • 新しい革新的なガス供給リッド

    • 嫌気性条件下での流加培養実験が可能
    • 高気密性構造により、BioLector XT本体を嫌気性チャンバーに設置せずにO₂ 0%の嫌気培養に対応
    • O₂ガス濃度調整は1～100%
    • CO₂ガス濃度調整は0～12%
    • ガス消費量を数mL/分にまで抑制
    • オプションでガス加湿を行い、培地の蒸発を抑制

    容易な操作を実現

    必要なパラメータ全てを測定

    ※クリックすると拡大表示します

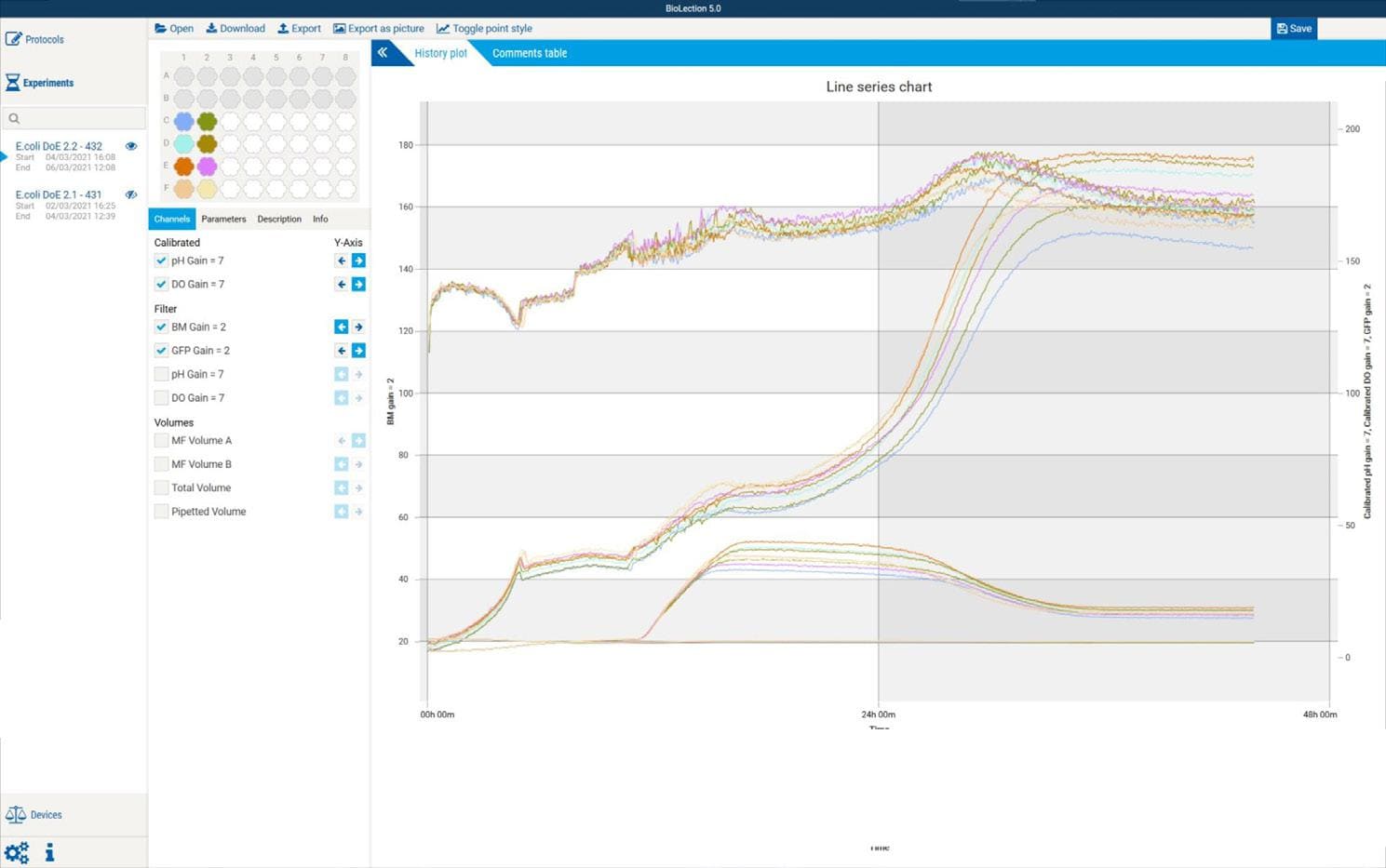

    インテリジェントなソフトウェア

    • BioLectionソフトウエアを全面的に刷新し、マルチユーザー環境にも対応した直感的なユーザーインターフェース(UI)
    • 全ての制御パラメータを自由に設定可能
    • ライブデータをダウンロードできるオープンシステムを採用
    • 高速プロセッサによる実験データの高速ダウンロード
    • 直感的なプロトコル管理とデータ転送により、プロトコルファイルおよび測定結果を簡単にアップロード・ダウンロード
    • スクリプト言語Luaの統合（オプション）によって、UIでサポートされるプロトコル作成機能が補完され、培養プロトコルの
      より高度なプログラミングが可能

    システム性能

    • 32/48パラレル・マイクロ反応、オプションで16 のリザーバーウェル
    • 培養容量は800 ～ 2,400 μ L
    • キャリブレーション済み光学センサーによるオンラインpHおよびDO測定
    • ウェルごとのpH制御と流加
    • 柔軟な流加設定: 一定、線形、指数関数的、シグナルトリガー、これらを組み合わせることも可能
    • 幅広いkLa値 (30～600/h⁻¹)
    • 連続的なガス交換と酸素供給
    • 厳重な嫌気培養、オプションで能動的なpH制御と流加も可能
    • 各リアクターへの均等な供給
    • 明確なエンジニアリングパラメータと拡張性
    • ガス制御 (CO₂、O₂)
    • 温度制御 (室温から8℃低い温度から50℃まで)

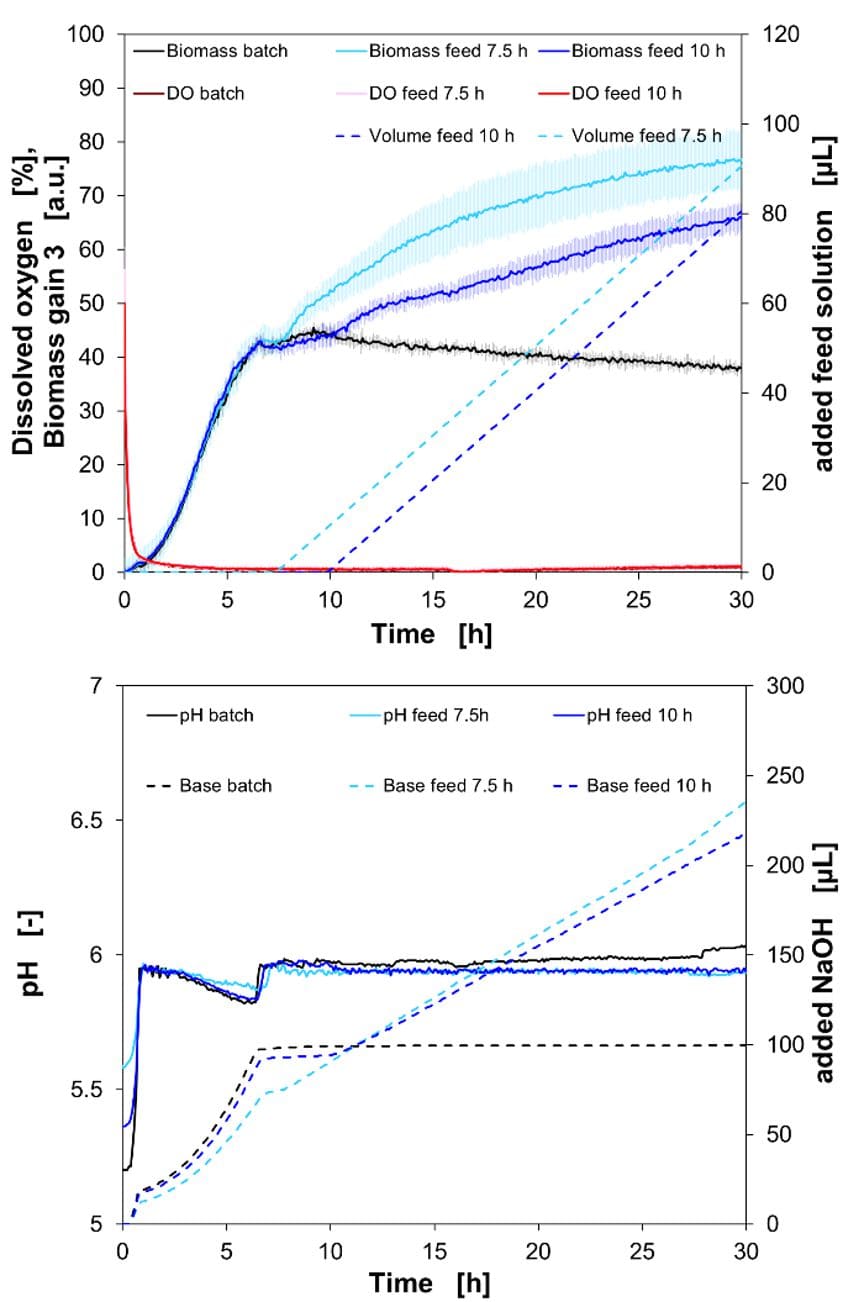

    BioLector XT マイクロバイオリアクターによる
    培養：ガスリッドを用いてL.caseiを培養

    バイオプロセス研究のために提供する機器制御と多くのデータ解析

    オンライン計測

    • 生菌数(バイオマス)濃度
    • pH値
    • 溶存酸素(DO)
    • NAD(P)Hとリボフラビン
    • 蛍光分子(GFP、YFP、DsRedなど)
    • 振とう速度
    • 温度
    • ヘッドスペース空間のO₂
    • ヘッドスペース空間のCO₂

    オンライン制御

    • pH値(ウェルごと)
    • 流加(ウェルごと)
    • 振とう速度
    • 温度
    • ガスフロー
    • ヘッドスペース空間のO₂
    • ヘッドスペース空間のCO₂

    よりスマートに、小さく、
    培養評価のための拡張が可能となり
    あらゆるラボでバイオプロセス研究を！

    独自の「プラグ・アンド・プレイ」プレート設計により、様々な実験に対応

    • 48/32パラレル培養によるリアルタイム・キネティクス
    • 完全にカスタマイズ可能で、自由な組み合わせができる能動的な制御流加設定(バッチ、フェドバッチ、ボーラス、連続)*
    • キャリブレーション済み光学センサーによるプレートでのpH制御*
    • pH、振とう、温度、ガスの柔軟なプロセス制御
    • 流加とpH制御を行いながら厳重な嫌気培養*
    • 最大100％のO₂により高酸素要求株の培養
    • DOとシグナルトリガーによる流加*
    • pH4～6で利用できる低pH測定と制御
    • ハイスループットと容易な自動化
    • 幅広い生菌数検出(E.coli測定の場合、250 OD₆₀₀、50g/L CDW相当)
    • 希釈不要なオンラインによる生菌数計測
    • 小培養容量(800～2,400μL)
    • 周辺効果なし
    • 連続振とう操作(アーチファクトなし)
    • 物質輸送条件の設定
    • ベンチトップ培養器へのスケールアップのための確かな培養評価
    • PATとQbD向け有益ツール

    *オプションのマイクロ流体モジュールが必要

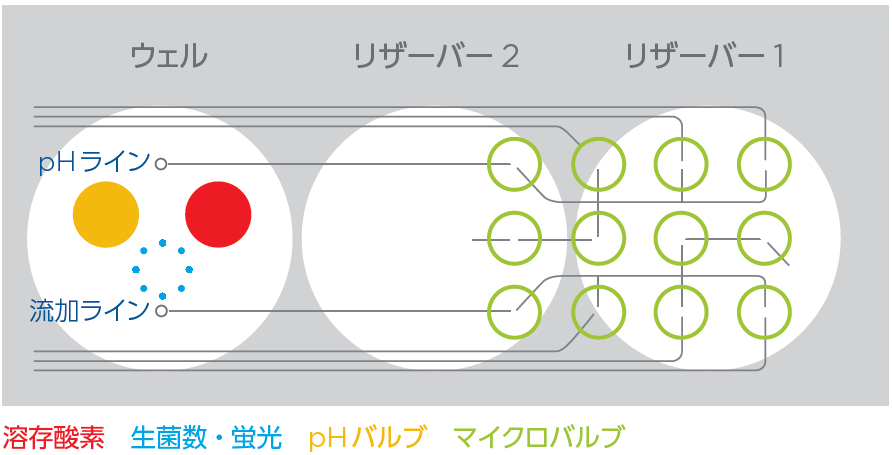

    マイクロ流体モジュール(オプション)によるBioLector XTの機能

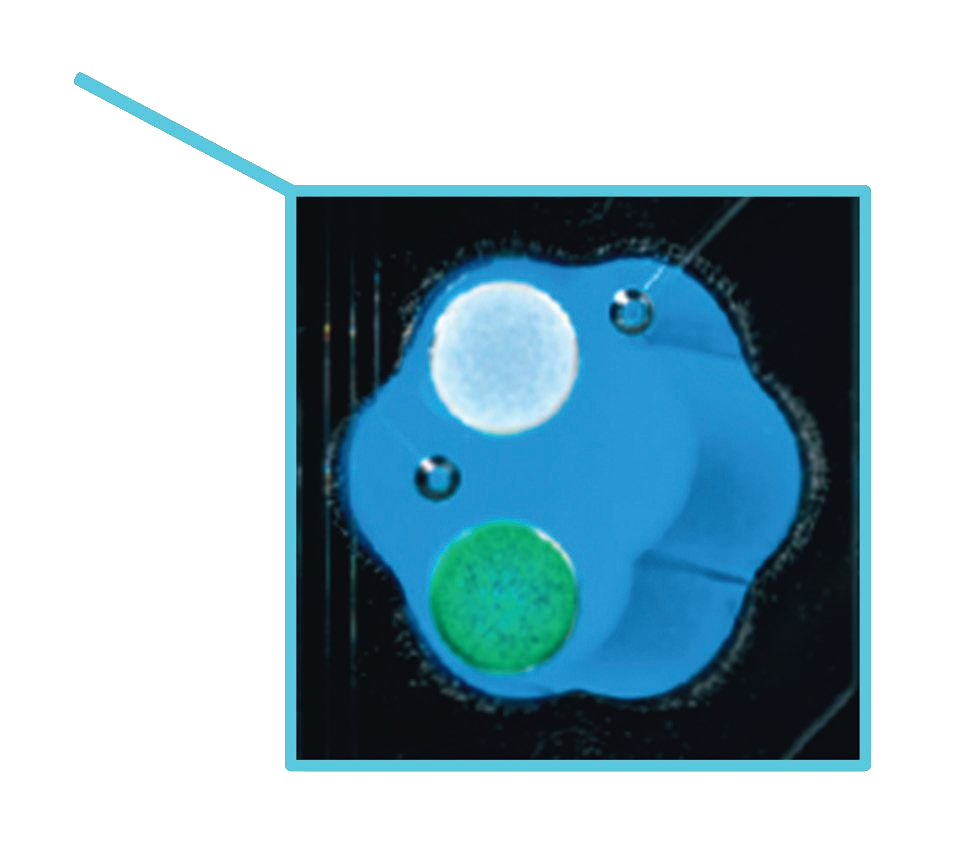

    オプトード(センサー)付属フラワープレート上のマイクロ流体制御

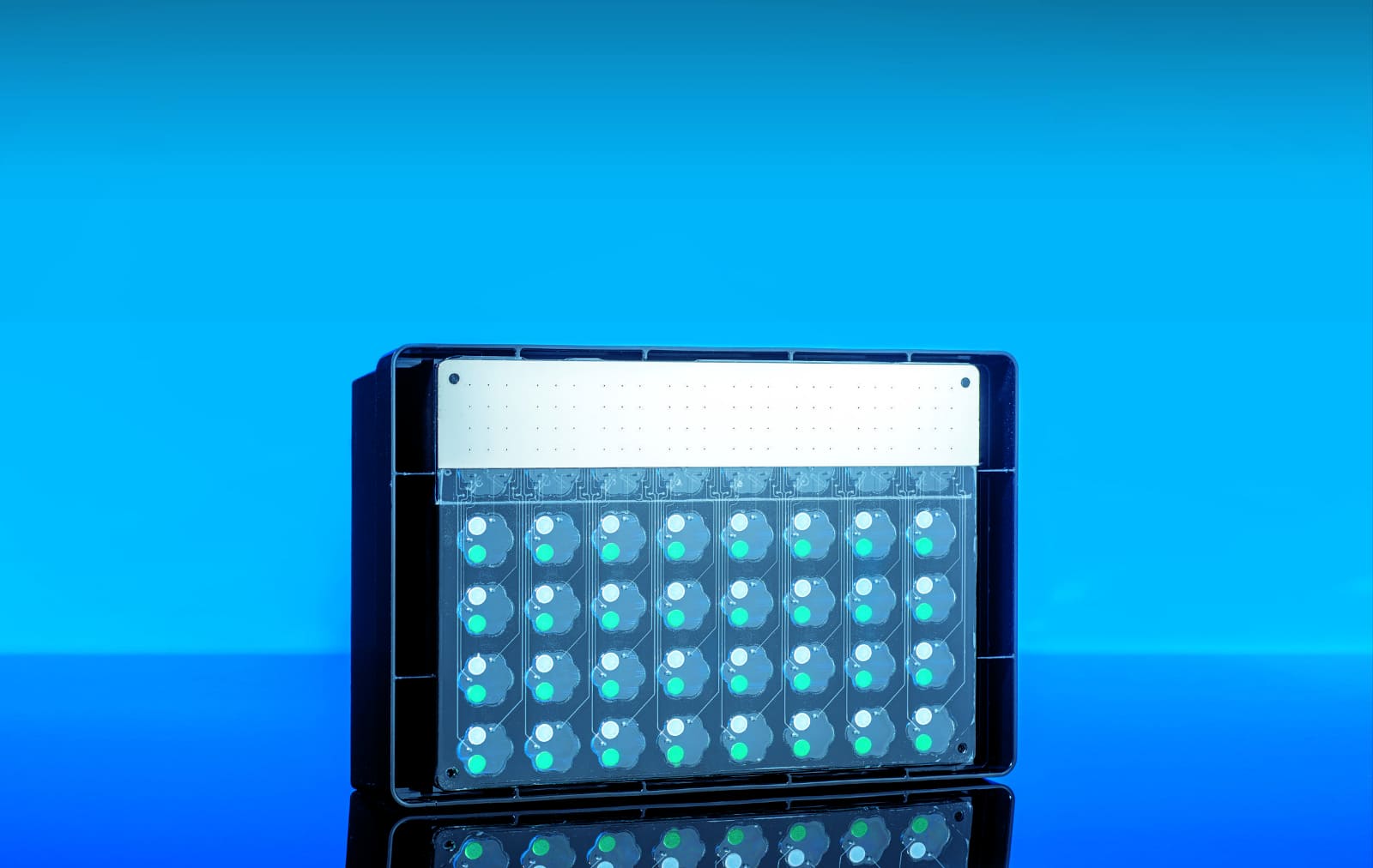

    オプトード(センサー)付属円型ウェル上のマイクロ流体制御

    • BioLector XTの性能を最大限に発揮
    • ウェルごとにpH制御と流加を行い、オンラインモニタリングが可能
    • 培養4ウェル当たり2つのリザーバーウェル(pH調整液に2ウェル、流加に2ウェル、またはそれぞれ1ウェルずつ)を使用可能
    • マイクロバルブによってナノリットル単位の液体を分注

    システム

    動作条件
    品名 Biolector XT
    プレートフォーマット 48/32リアクター、16リザーバーウェル
    容量 800～2,400 μL（マイクロタイタープレートの種類によって異なる
    下限温度 室温より低い8℃付近
    上限温度 50℃
    pH制御 計測範囲(pH制御の項参照)
    振とう条件 3mm振とう
    振とう制御 100～1,500rpm
    技術データ
    外寸法(W×D×H) 797 × 520 × 522 mm (BioLector XT マイクロバイオリアクター)
    685 × 502 × 360 mm (追加のバルブ制御ユニット)
    重量 BioLector XTマイクロバイオリアクター：約61kg
    マイクロ流体モジュールを含む場合：約61kg
    追加のバルブ制御ユニット(VCU)：約44kg
    電源 100～240 VAC
    最大出力 400W BioLector XT マイクロバイオリアクター
    定格出力 VCU 120W
    インターフェース イーサネット
    環境条件 15～25℃、相対湿度80%未満(結露しないこと)
    自動化 ロボットによる分注モジュールに結合可能(オプション)
    計測オプション
    フィルタ構成 最大6種類のフィルタ
    搭載済みのフィルタ 生菌数、リボフラビン、pH、DO
    波長 365～800nm
    MTPリードタイム 32ウェルでは1パラメーター当たり1.8分未満
    48ウェルでは1パラメーター当たり2.7分未満
    (計測パラメーターや振とう回数によって時間が変わる場合があります)
    散乱光測定＊1 500NTU以上の濃度において分解能は50NTU以上：計測値の10%
    例 フラワープレート内のE.coli (MTP-48-xxxx), 1～250 OD₆₀₀＊2
    (37℃, 1000μL, 800rpm)
    マイクロ流体プレート内のE.coli (MTP-MF32-xxxx), 2～250 OD₆₀₀＊2
    (37℃, 1000μL, 800rpm)
    範囲、計測、pH制御
    キャリブレーション キャリブレーション済みプレート
    pH計測範囲 5.0から7.5または4.0から6.0(低pHモジュール)
    偏差は0.1未満
    範囲が広くなるほど正確性は低下
    DO計測範囲 酸素飽和度0～100%＊3
    pH制御 酸または塩基
    アプリケーションモード ディスポーザブルテクノロジー

    ＊1 散乱光の検出能は、振とう回数、ウェルへの注入量、マイクロタイタープレートの種類、微生物のサイズや形状、培地成分により変わります
    ＊2 3回の連続測定で決定されました。分解能は相加平均距離が標準偏差の3倍離れたときの結果に基づいています
    ＊3 DOレベル100%はO₂ガスがを供給して、またO₂消費が無いときの条件下で到達した値です

    オプションモジュール
    オプションモジュールは全て機器1台に組み込むことができます

    カタログ番号 モジュール説明 アプリケーション そのほかの特長 注意事項
    E-MFXT マイクロ流体モジュール 流加とpH制御 オンラインシグナルに応じた能動的なpH制御と最大2種類の連続流加 マイクロバルブとマイクロ流体チャネルを有する独自のMTPが必要
    E-O2XT-100 O₂アップレギュレーションモジュール 高O₂条件下での培養 O₂ガス環境を21～100%に制御 －
    E-O2XT-25 O₂ダウンレギュレーションモジュール 低O₂条件、制御微好気性条件下での培養 O₂ガス環境を0~21%に制御 N₂とのみ併用可
    E-CO2XT-12 CO₂アップレギュレーションモジュール CO₂制御下での培養 CO₂ガス環境を0～12%に制御 －
    E-AN-300 嫌気培養モジュール 厳重な嫌気培養とガスフローを低く制御 純粋なN₂で培養 マイクロ流体モード(流加)で標準48ウェルMTPと32ウェルMTPで動作
    E-OP-501-599 LED/フィルタモジュール BioLector XTで追加の蛍光計測 追加波長における計測 カスタムメイドのフィルタモジュールを使用可能
    E-OP-524 低pHフィルタモジュール 酵母、Lactobacillus属、菌類などの培養 pH4～6の低pH計測 オンサイトアップグレード可
    E-OP-9xx BioLectorシステム向けのノートPC データ解析用ノートPC 独立したコンピュータでデータ解析と視覚化 －

    本体

    カタログ番号品名容量・単位希望小売価格
    (円/税抜)
    M2P-G-BLXTBioLector XT microbioreactor1台お問合わせ

    オプション・アクセサリー

    カタログ番号品名容量・単位希望小売価格
    (円/税抜)
    M2P-E-MFXTMicrofluidic module1式お問合わせ
    M2P-E-AN-300Anaerobic module1式お問合わせ
    M2P-E-O2XT-100O₂ up module1式お問合わせ
    M2P-E-O2XT-25O₂ down module1式お問合わせ
    M2P-E-CO2XT-12CO₂ up module1式お問合わせ
    M2P-E-BD48BL XT gassing head 48 well1式469,000
    M2P-E-BD32BL XT gassing head MF32 well1式469,000
    M2P-F-APPLXTBL XT foil applicator1式41,800

    消耗品・器材

    カタログ番号品名容量・単位希望小売価格
    (円/税抜)
    M2P-MTP-48-Bフラワープレート48　濁度、蛍光測定用10個入95,200
    M2P-MTP-48-BH1フラワープレート48　濁度、蛍光、pH測定用(Type1)10個入223,000
    M2P-MTP-48-BH2フラワープレート48　濁度、蛍光、pH測定用(Type2)10個入290,000
    M2P-MTP-48-BH3フラワープレート48　濁度、蛍光、pH測定用(Type3)1個入37,500
    M2P-MTP-48-BO1フラワープレート48　濁度、蛍光、DO測定用(Type1)10個入223,000
    M2P-MTP-48-BO2フラワープレート48　濁度、蛍光、DO測定用(Type2)10個入290,000
    M2P-MTP-48-BOH1フラワープレート48　濁度、蛍光、pH、DO測定用(Type1)10個入301,000
    M2P-MTP-48-BOH2フラワープレート48　濁度、蛍光、pH、DO測定用(Type2)10個入396,000
    M2P-MTP-48-BOH3フラワープレート48　濁度、蛍光、pH、DO測定用(Type3)1個入56,500
    M2P-MTP-48-OFFフラワープレート48　測定なし10個入37,800
    M2P-MTP-MF32C-BOH1フラワープレート32　濁度、蛍光、pH、DO測定用(Type1　マイクロ流路付)1個入103,000
    M2P-MTP-MF32C-BOH2フラワープレート32　濁度、蛍光、pH、DO測定用(Type2　マイクロ流路付)1個入103,000
    M2P-MTP-MF32C-BOH3フラワープレート32　濁度、蛍光、pH、DO測定用(Type3　マイクロ流路付)1個入123,000
    M2P-MTP-R48-B丸穴プレート48　濁度、蛍光測定用10個入95,200
    M2P-MTP-R48-BH1丸穴プレート48　濁度、蛍光、pH測定用(Type1)10個入223,000
    M2P-MTP-R48-BH2丸穴プレート48　濁度、蛍光、pH測定用(Type2)10個入290,000
    M2P-MTP-R48-BH3丸穴プレート48　濁度、蛍光、pH測定用(Type3)1個入37,500
    M2P-MTP-R48-BO1丸穴プレート48　濁度、蛍光、DO測定用(Type1)10個入223,000
    M2P-MTP-R48-BO2丸穴プレート48　濁度、蛍光、DO測定用(Type2)10個入290,000
    M2P-MTP-R48-BOH1丸穴プレート48　濁度、蛍光、pH、DO測定用(Type1)10個入301,000
    M2P-MTP-R48-BOH2丸穴プレート48　濁度、蛍光、pH、DO測定用(Type2)10個入346,000
    M2P-MTP-R48-BOH3丸穴プレート48　濁度、蛍光、pH、DO測定用(Type3)1個入56,500
    M2P-MTP-R48-OFF丸穴プレート48　測定なし10個入37,800
    M2P-MTP-RMF32C-BOH1丸穴プレート32　濁度、蛍光、pH、DO測定用(Type1　マイクロ流路付)1個入103,000
    M2P-MTP-RMF32C-BOH2丸穴プレート32　濁度、蛍光、pH、DO測定用(Type2　マイクロ流路付)1個入103,000
    M2P-MTP-RMF32C-BOH3丸穴プレート32　濁度、蛍光、pH、DO測定用(Type3　マイクロ流路付)1個入123,000
    M2P-F-RSXT-10BioLectorXT専用シーリングホイル10個入26,100
    M2P-F-GP-10Sealing foil, Gas-permeable10個入10,500
    M2P-F-RS48-10Sealing foil, Gas-permeable, Automation10枚入40,400
    M2P-F-RSMF32-1Sealing foil, Gas-permeable, BioLector Pro1枚入10,500
