X線回折測定用ループデバイス LithoLoops

関連カテゴリ

ローコストで使いやすい! バックグラウンドゼロの新素材ループデバイス

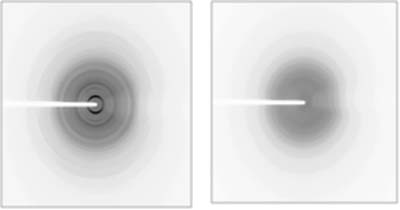

(左)従来型と(右)新型Litholoopsの比較。極めて良好なデータを得られます。

(左)微結晶用[Meshタイプ](中)通常ループ[Roundタイプ](右)柱状結晶用[Ovalタイプ]

  • 商品情報
  • 仕様
  • 注文案内

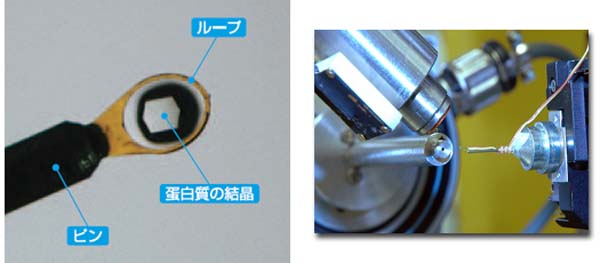

LithoLoopsは、液状の感光性樹脂を基板上に薄く塗布した後、フォトリソグラフ法によりパターンを形成しています。この方法では素材が非晶質になるため、繊維構造に起因するバックグランドノイズは発生しません。また、素材であるポリイミドの疎水性はナイロンに較べて低いため、ループアウト時の母液量が少なく、母液からのバックグラウンドを低減できます。

  • 半導体などの製造に用いられるフォトリソグラフィー(Photolithography)法によりループを作成しています。
  • ポリイミドフィルムの素材に起因するX線のバックグラウンドが発生しません。
  • ポリイミドフィルムの撥水製はナイロン等に比べて低いため、結晶をマウントした際のループ内の母液量が少なくなります。このため結晶凍結時には分解能の向上が期待されます。
  • 他のループと比較して、リソループを用いたX線解折データ収集では統計値が向上することが確認されています。


LithoLoops 通常タイプ

  • ループ形状にはRound、Mesh、Oval(楕円形)、傾斜したOvalがあります。マウントする結晶のサイズや形状に合わせて選択してください。
  • ループ径は標準で0.01mmから1.0mmまでのサイズの製品があります。

LithoLoops 3D

  • ポリイミドフィルムを2重に積層した立体構造になっています。
  • ループ部分と接続された流路とリザーバーが設けられており、結晶マウント時にループ部分に残留した母液を、流路を介して排出することができます。これにより結晶の凍結時に分解能の向上が期待されます。
  • ループ形状はRound、楕円形Ovalの2種類、ループ部分は貫通型とバスケット型の2種類。さらにループサイズは各形状で0.08mmから0.5mmまで揃っています。

LithoLoops Viscous

  • ループの曲げ強度が通常品より4倍高いため(計算値)、高粘性の母液やLCP法で成長させた結晶のマウントに適しています。
  • 通常タイプと同様に、X線データ収集時のバックグラウンドは発生しません。

LithoLoops ピンサイズ 外径:0.65mmφ、内径:0.40mmφ ピン長さ:28mm、ピンカット用溝 1本付き

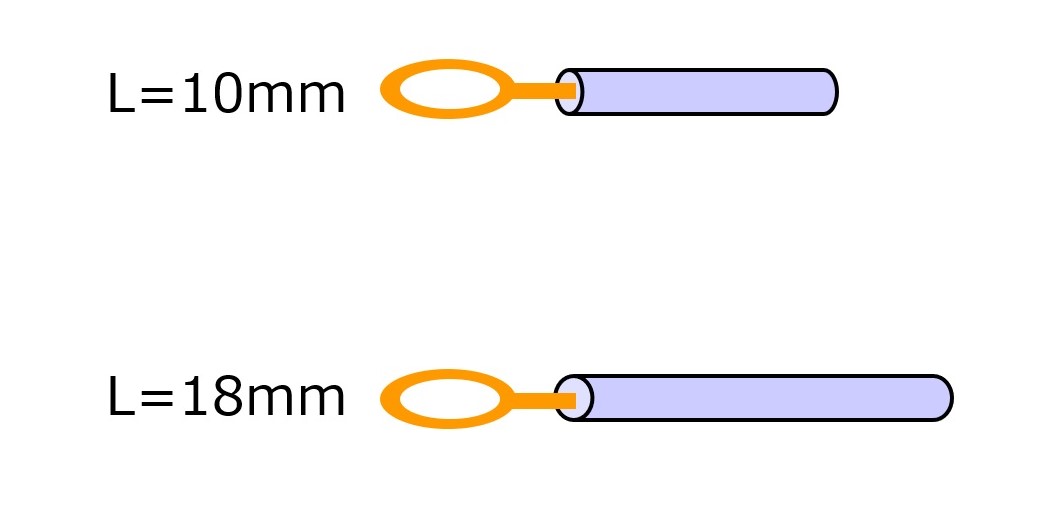

ループはピンの10mm側に装着されています。
18mm側への装着をご希望の場合、カタログ番号末尾に「-L18」をつけてください。
例)PW-101-027-L18

■サンプラーキットの内訳は以下を参照してください。

カタログ番号 LithoLoops タイプ 品名 容量
PW-101-011 ピン付 LithoLoops Round サンプラー 27ループ/パック
PW-101-001 ×3本、PW-101-004 ×3本
PW-101-007 ×3本、PW-101-002 ×3本
PW-101-005 ×3本、PW-101-008 ×3本
PW-101-003 ×3本、PW-101-006 ×3本
PW-101-009 ×3本
PW-101-000 ピン付
Ovalタイプ
LithoLoops Mesh サンプラー 24ループ/パック
PW-101-046 ×3本、PW-101-055 ×3本
PW-101-049 ×3本、PW-101-056 ×3本
PW-101-051 ×3本、PW-101-057 ×3本
PW-101-053 ×3本、PW-101-058 ×3本
PW-101-080-20 ピン付
Ovalタイプ
LithoLoops Mesh サンプラー
Mesh 幅 10μm×10μm 厚み20μm
20ループ/パック
PW-101-070-20 ×2本、PW-101-071-20 ×2本
PW-101-072-20 ×2本、PW-101-073-20 ×2本
PW-101-074-20 ×2本、PW-101-075-20 ×2本
PW-101-076-20 ×2本、PW-101-077-20 ×2本
PW-101-078-20 ×2本、PW-101-079-20 ×2本
PW-101-080-40 ピン付
Ovalタイプ
LithoLoops Mesh サンプラー
Mesh 幅 10μm×10μm 厚み40μm
20ループ/パック
PW-101-070-40 ×2本、PW-101-071-40 ×2本
PW-101-072-40 ×2本、PW-101-073-40 ×2本
PW-101-074-40 ×2本、PW-101-075-40 ×2本
PW-101-076-40 ×2本、PW-101-077-40 ×2本
PW-101-078-40 ×2本、PW-101-079-40 ×2本

※ピン無しをご希望の場合は、別途お問い合わせください。

LithoLoops(ピン付)

カタログ番号 品名 容量
PW-101-081 LithoLoops Round 0.01mmφ 25ループ/パック
PW-101-027 LithoLoops Round 0.02mmφ
PW-101-001 LithoLoops Round 0.04mmφ
PW-101-002 LithoLoops Round 0.06mmφ
PW-101-003 LithoLoops Round 0.08mmφ
PW-101-004 LithoLoops Round 0.10mmφ
PW-101-028 LithoLoops Round 0.15mmφ
PW-101-005 LithoLoops Round 0.20mmφ
PW-101-029 LithoLoops Round 0.25mmφ
PW-101-030 LithoLoops Round 0.30mmφ
PW-101-006 LithoLoops Round 0.40mmφ
PW-101-032 LithoLoops Round 0.50mmφ
PW-101-007 LithoLoops Round 0.60mmφ
PW-101-033 LithoLoops Round 0.70mmφ
PW-101-008 LithoLoops Round 0.80mmφ
PW-101-009 LithoLoops Round 1.00mmφ
PW-101-011 LithoLoops Round サンプラー 27ループ/パック
PW-101-001 ×3本、PW-101-004 ×3本
PW-101-007 ×3本、PW-101-002 ×3本
PW-101-005 ×3本、PW-101-008 ×3本
PW-101-003 ×3本、PW-101-006 ×3本
PW-101-009 ×3本

※ピン無しをご希望の場合は、別途お問い合わせください。

LithoLoops(ピン付、Ovalタイプ)

カタログ番号 品名 容量
PW-101-018 LithoLoops Oval 0.02mm×0.1mmφ 25ループ/パック
PW-101-019 LithoLoops Oval 0.02mm×0.2mmφ
PW-101-060 LithoLoops Oval 0.02mm×0.3mmφ
PW-101-061 LithoLoops Oval 0.05mm×0.5mmφ
PW-101-062 LithoLoops Oval 0.10mm×0.5mmφ
PW-101-063 LithoLoops Oval 0.05mm×0.1mmφ
PW-101-064 LithoLoops Oval 0.05mm×0.2mmφ
PW-101-070 LithoLoops Oval 0.05mm×0.3mmφ
PW-101-071 LithoLoops Oval 0.05mm×0.7mmφ
PW-101-067 LithoLoops Oval 0.10mm×0.7mmφ
PW-101-068 LithoLoops Oval 1.00mm×2.0mmφ
PW-101-069 LithoLoops Oval 1.25mm×2.5mmφ
PW-101-018T LithoLoops Oval 傾斜タイプ 0.02mm×0.1mmφ
PW-101-019T LithoLoops Oval 傾斜タイプ 0.02mm×0.2mmφ
PW-101-060T LithoLoops Oval 傾斜タイプ 0.02mm×0.3mmφ
PW-101-061T LithoLoops Oval 傾斜タイプ 0.05mm×0.5mmφ
PW-101-062T LithoLoops Oval 傾斜タイプ 0.10mm×0.5mmφ

※ピン無しをご希望の場合は、別途お問い合わせください。

LithoLoops(ピン付、Meshタイプ 微細結晶用)

カタログ番号 品名 容量
PW-101-039 LithoLoops Mesh 0.06mmφ Mesh幅 20μm×20μm 25ループ/パック
PW-101-041 LithoLoops Mesh 0.10mmφ Mesh 幅 20μm×20μm
PW-101-010 LithoLoops Mesh 0.20mmφ Mesh 幅 20μm×20μm
PW-101-054 LithoLoops Mesh 0.20mmφ Mesh 幅 40μm×40μm
PW-101-059 LithoLoops Mesh 0.20mmφ Mesh幅 60μm×80μm
PW-101-044 LithoLoops Mesh 0.30mmφ Mesh 幅 20μm×20μm
PW-101-045 LithoLoops Mesh 0.30mmφ Mesh 幅 40μm×40μm
PW-101-046 LithoLoops Mesh 0.40mmφ Mesh 幅 20μm×20μm
PW-101-055 LithoLoops Mesh 0.40mmφ Mesh 幅 40μm×40μm
PW-101-048 LithoLoops Mesh 0.50mmφ Mesh 幅 20μm×20μm
PW-101-065 LithoLoops Mesh 0.50mmφ Mesh 幅 40μm×40μm
PW-101-049 LithoLoops Mesh 0.60mmφ Mesh 幅 20μm×20μm
PW-101-056 LithoLoops Mesh 0.60mmφ Mesh 幅 40μm×40μm
PW-101-050 LithoLoops Mesh 0.70mmφ Mesh 幅 20μm×20μm
PW-101-066 LithoLoops Mesh 0.70mmφ Mesh 幅 40μm×40μm
PW-101-051 LithoLoops Mesh 0.80mmφ Mesh 幅 20μm×20μm
PW-101-057 LithoLoops Mesh 0.80mmφ Mesh 幅 40μm×40μm
PW-101-053 LithoLoops Mesh 1.00mmφ Mesh 幅 20μm×20μm
PW-101-058 LithoLoops Mesh 1.00mmφ Mesh 幅 40μm×40μm
PW-101-000 LithoLoops Mesh サンプラー 24ループ/パック
PW-101-046 ×3本、PW-101-055 ×3本
PW-101-049 ×3本、PW-101-056 ×3本
PW-101-051 ×3本、PW-101-057 ×3本
PW-101-053 ×3本、PW-101-058 ×3本
PW-101-070-20 LithoLoops Mesh 0.06mmφ Mesh 幅 10μm×10μm
厚み20μm
25ループ/パック
PW-101-071-20 LithoLoops Mesh 0.10mmφ Mesh 幅 10μm×10μm
厚み20μm
PW-101-072-20 LithoLoops Mesh 0.20mmφ Mesh 幅 10μm×10μm
厚み20μm
PW-101-073-20 LithoLoops Mesh 0.30mmφ Mesh 幅 10μm×10μm
厚み20μm
PW-101-074-20 LithoLoops Mesh 0.40mmφ Mesh 幅 10μm×10μm
厚み20μm
PW-101-075-20 LithoLoops Mesh 0.50mmφ Mesh 幅 10μm×10μm
厚み20μm
PW-101-076-20 LithoLoops Mesh 0.60mmφ Mesh 幅 10μm×10μm
厚み20μm
PW-101-077-20 LithoLoops Mesh 0.70mmφ Mesh 幅 10μm×10μm
厚み20μm
PW-101-078-20 LithoLoops Mesh 0.80mmφ Mesh 幅 10μm×10μm
厚み20μm
PW-101-079-20 LithoLoops Mesh 1.00mmφ Mesh 幅 10μm×10μm
厚み20μm
PW-101-080-20 LithoLoops Mesh サンプラー
Mesh 幅 10μm×10μm 厚み20μm
20ループ/パック
PW-101-070-20 ×2本、PW-101-071-20 ×2本
PW-101-072-20 ×2本、PW-101-073-20 ×2本
PW-101-074-20 ×2本、PW-101-075-20 ×2本
PW-101-076-20 ×2本、PW-101-077-20 ×2本
PW-101-078-20 ×2本、PW-101-079-20 ×2本
PW-101-070-40 LithoLoops Mesh 0.06mmφ Mesh 幅 10μm×10μm
厚み40μm
25ループ/パック
PW-101-071-40 LithoLoops Mesh 0.10mmφ Mesh 幅 10μm×10μm
厚み40μm
PW-101-072-40 LithoLoops Mesh 0.20mmφ Mesh 幅 10μm×10μm
厚み40μm
PW-101-073-40 LithoLoops Mesh 0.30mmφ Mesh 幅 10μm×10μm
厚み40μm
PW-101-074-40 LithoLoops Mesh 0.40mmφ Mesh 幅 10μm×10μm
厚み40μm
PW-101-075-40 LithoLoops Mesh 0.50mmφ Mesh 幅 10μm×10μm
厚み40μm
PW-101-076-40 LithoLoops Mesh 0.60mmφ Mesh 幅 10μm×10μm
厚み40μm
PW-101-077-40 LithoLoops Mesh 0.70mmφ Mesh 幅 10μm×10μm
厚み40μm
PW-101-078-40 LithoLoops Mesh 0.80mmφ Mesh 幅 10μm×10μm
厚み40μm
PW-101-079-40 LithoLoops Mesh 1.00mmφ Mesh 幅 10μm×10μm
厚み40μm
PW-101-080-40 LithoLoops Mesh サンプラー
Mesh 幅 10μm×10μm 厚み40μm
20ループ/パック
PW-101-070-40 ×2本、PW-101-071-40 ×2本
PW-101-072-40 ×2本、PW-101-073-40 ×2本
PW-101-074-40 ×2本、PW-101-075-40 ×2本
PW-101-076-40 ×2本、PW-101-077-40 ×2本
PW-101-078-40 ×2本、PW-101-079-40 ×2本

※ピン無しをご希望の場合は、別途お問い合わせください。

LithoLoops 3D(ピン付)

カタログ番号 品名 容量
PW-201-R001 LithoLoops 3D Round 0.08mmφ 20ループ/パック
PW-201-R002 LithoLoops 3D Round 0.10mmφ
PW-201-R003 LithoLoops 3D Round 0.20mmφ
PW-201-R004 LithoLoops 3D Round 0.30mmφ
PW-201-R005 LithoLoops 3D Round 0.40mmφ
PW-201-R006 LithoLoops 3D Round 0.50mmφ
PW-201-R007 LithoLoops 3D Oval 0.02mm×0.3mmφ
PW-201-R008 LithoLoops 3D Oval 0.05mm×0.5mmφ
PW-201-R009 LithoLoops 3D Oval 0.10mm×0.5mmφ
PW-201-B001 LithoLoops 3D バスケット Round 0.08mmφ
PW-201-B002 LithoLoops 3D バスケット Round 0.10mmφ
PW-201-B003 LithoLoops 3D バスケット Round 0.20mmφ
PW-201-B004 LithoLoops 3D バスケット Round 0.30mmφ
PW-201-B005 LithoLoops 3D バスケット Round 0.40mmφ
PW-201-B006 LithoLoops 3D バスケット Round 0.50mmφ
PW-201-B007 LithoLoops 3D バスケット Oval 0.02mm×0.3mmφ
PW-201-B008 LithoLoops 3D バスケット Oval 0.05mm×0.5mmφ
PW-201-B009 LithoLoops 3D バスケット Oval 0.10mm×0.5mmφ

※ピン無しをご希望の場合は、別途お問い合わせください。

LithoLoops Viscous(ピン付)

カタログ番号 品名 容量
PW-301-010 LithoLoops Viscous Round 0.1mmφ 25ループ/パック
PW-301-020 LithoLoops Viscous Round 0.2mmφ
PW-301-030 LithoLoops Viscous Round 0.3mmφ

※ピン無しをご希望の場合は、別途お問い合わせください。
